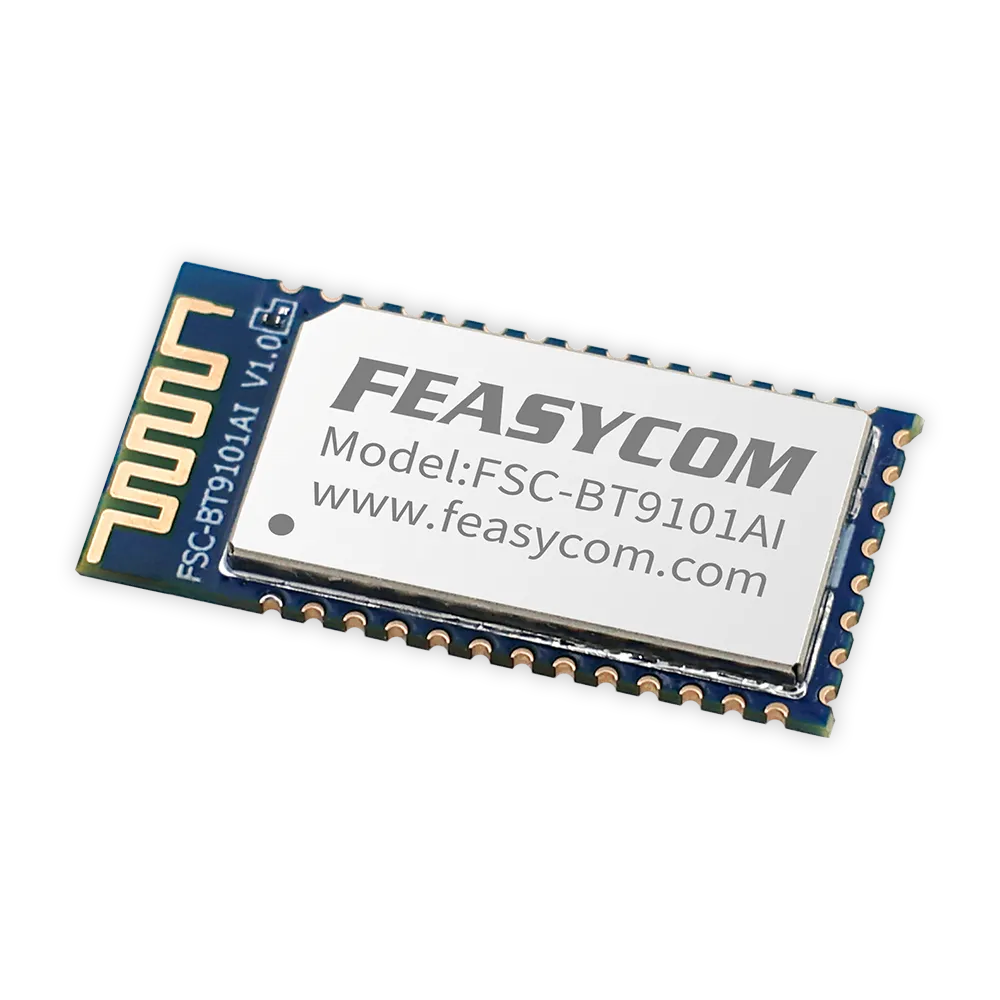

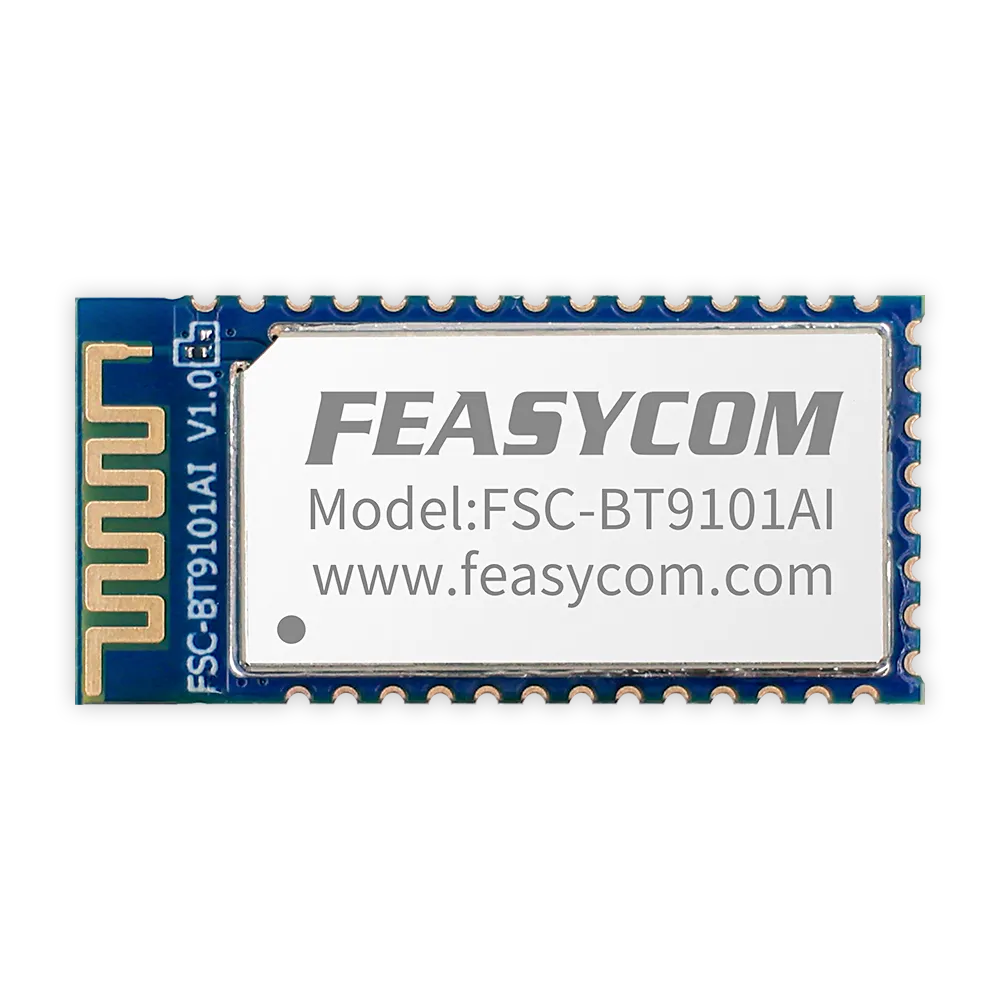

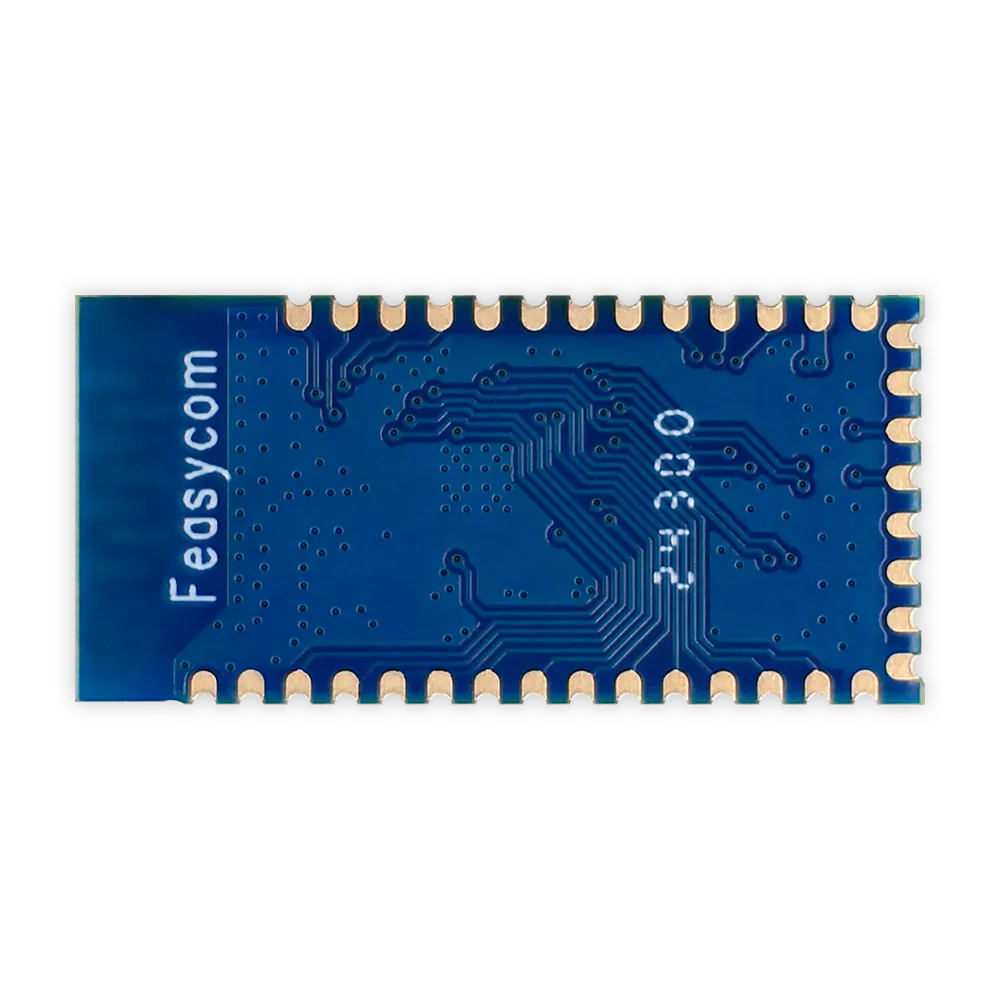

FSC-BT9101AI
FSC-BT9101AI 是一款雙模藍芽5.3低功耗遠距離高速數傳模組，支援 SPP、HID、GATT 和 ATT 等協議。該模組具備多種硬體介面，包括 UART、SPI、I2C、AIO 和 PIO，並整合了 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發人員可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
fsc-db004-pin
- 高性價比 Bluetooth® v5.3 無線藍芽雙模SoC模組，內建完整藍芽系統。
-
-
- 高速傳輸:
- SPP 最大速率 80 kB/s
- GATT 最大速率 65 kB/s
-
-
- RF射頻規格:
- 藍芽 v5.3 双模射頻基帶
- 向後相容 4.2/4.0/3.0/2.1/2.0/1.2/1.1 規範
- TX最大發射功率+0dBm
- RX最大靈敏度-97dBm
- 藍芽協議支援: SPP, HID, GATT, ATT, GAP等
-
-
- 一般規格:
- 13mm × 26.9mm 三十六腳郵票式封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- UART主機編程介面（波特率預設為115200，設定範圍1200bps～921600bps）
- I²C/SPI介面
- 符合RoHS標準
- 支援主從一體
- 支援UART/OTA空中升級
- 支援客製化開發
- 一般規格:
-
- RF射頻規格:
-
- 高速傳輸:
-
| 藍芽 | |
|---|---|
| 藍芽版本 | Bluetooth 5.3 (BR/EDR & LE) |
| 發射功率 | +0dBm (最大值) |
| 接收靈敏度 | -90 dBm（2Mbps EDR）
-97 dBm (BLE) |
| 協議 | GATT, SPP, HID, 以及其他定制協議 |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 一般規格 | |
|---|---|
| 晶片 | 高性能SOC晶片 |
| 尺寸 (mm) | 13 × 26.9 × 2.2 |
| 介面 | UART, I2C, SPI |
| 工作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | VDD: 3.3V |
