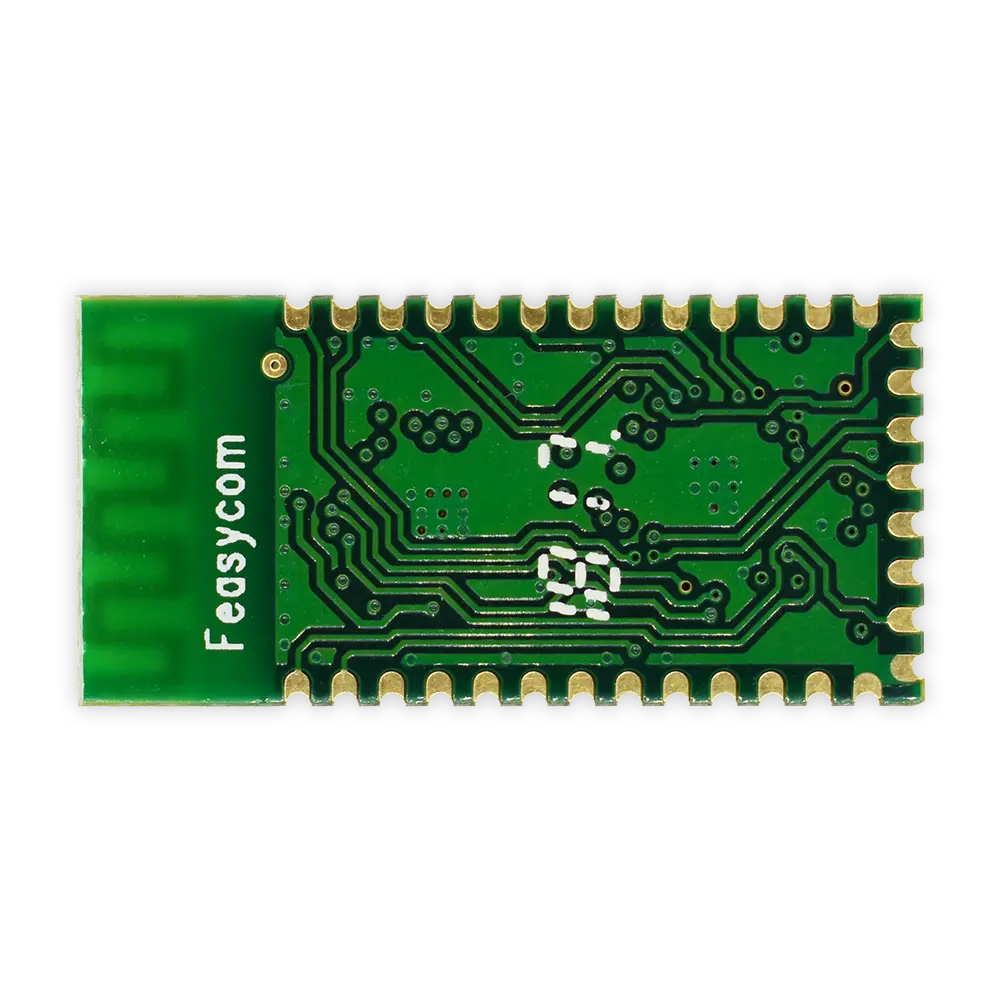

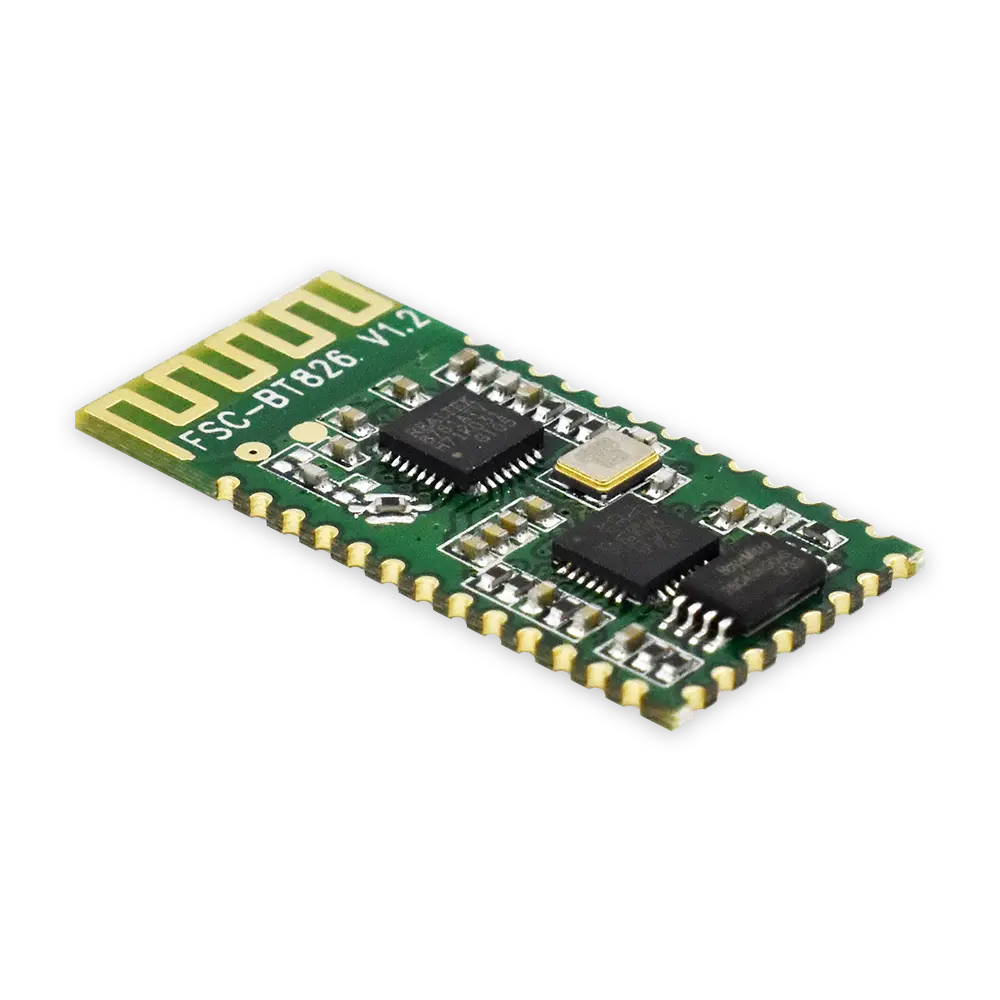

FSC-BT826 RTL8761雙模藍芽4.2主從一體數傳模組
FSC-BT826 是一款完全整合的藍芽模組，符合藍芽4.2雙模協議（BR/EDR/BLE），支援 SPP、BLE、HID、iBeacon 等協議。FSC-BT986 則集成了 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發人員可透過簡易的串列埠 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
fsc-db004-pin
- 瑞昱RTL8761 Bluetooth® v5.2 無線藍芽雙模SoC模組，內建完整藍芽系統。
- 藍芽:
- 藍芽 v4.2 双模收發器
- 符合藍芽 4.2/4.0/3.0/2.1/2.0/1.2/1.1 設定檔
- 支援 Class 1.5 高輸出功率
- 藍芽協議：SPP、ATT、GATT、HID 等
- 一般特性:
- 13mm × 26.9mm 34腳郵票式封裝
- 板載天線
- UART主機編程介面（波特率預設115200，設定範圍1200bps至921600bps）
- I²C/SPI介面
- 通過BQB、SRRC、ROHS及Airsync認證
- 符合RoHS標準
- 支援OTA空中升級
- 支援客製化開發
| 藍芽 | |
|---|---|
| 藍芽版本 | 藍芽 4.2 雙模 (BR/EDR & LE) |
| 發射功率 | +5dBm (最大值) |
| 接收靈敏度 | -82dBm（0.1% BER） |
| 協議 | GATT, SPP, HID, 以及其他定制協議 |
| 天線 | 板載天線 |
| 一般規格 | |
|---|---|
| 晶片 | RTL8761 |
| 尺寸 (mm) | 13 × 26.9 × 2.0 |
| 介面 | UART, I2C |
| 工作溫度 | 0ºC ～ +70ºC |
| 儲存溫度 | -20°C ~ +85°C |
| 電源電壓 | VDD: 3.3V ~ 3.6V |
