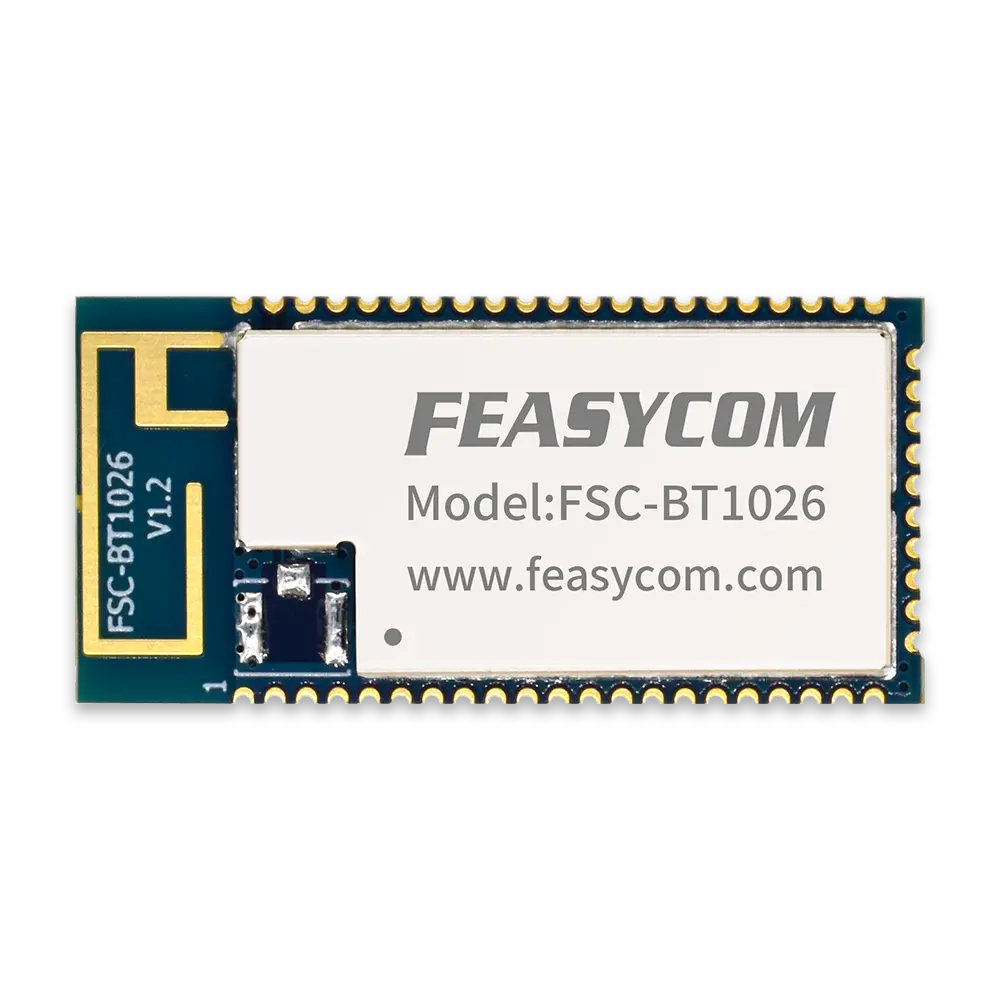

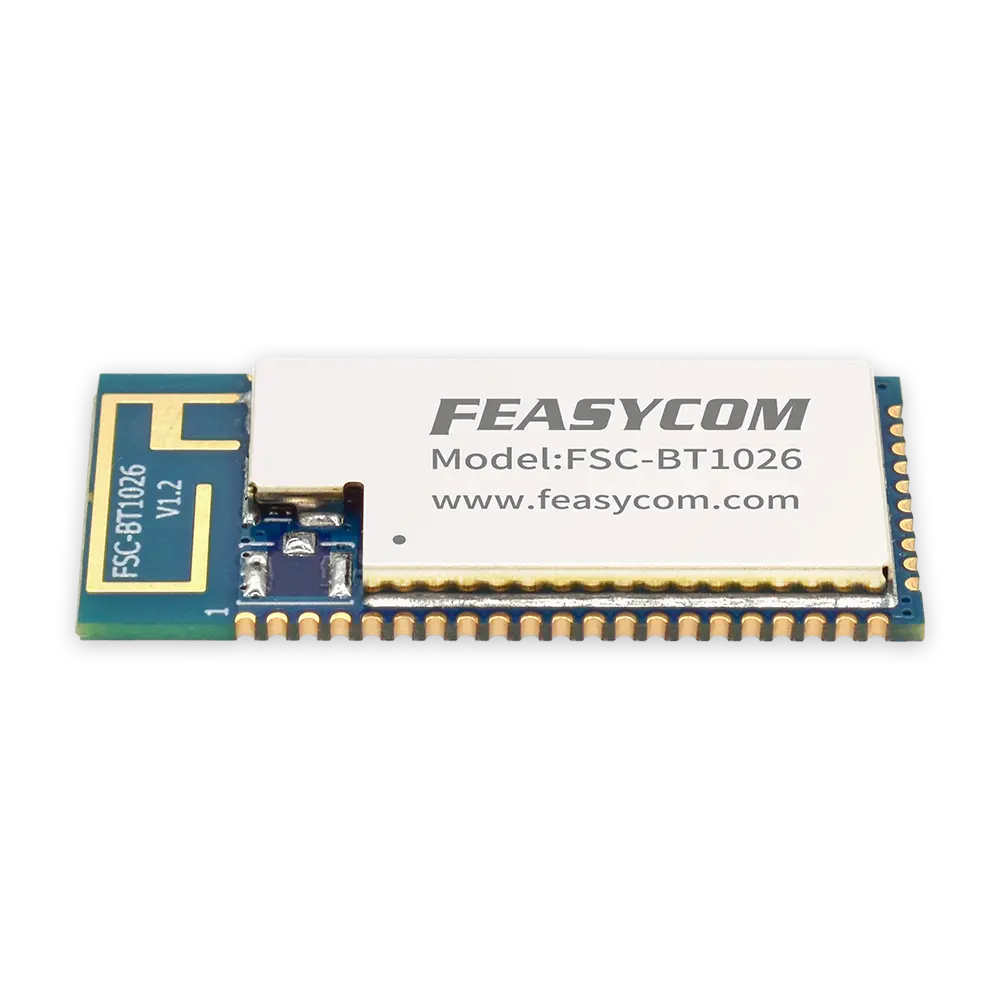

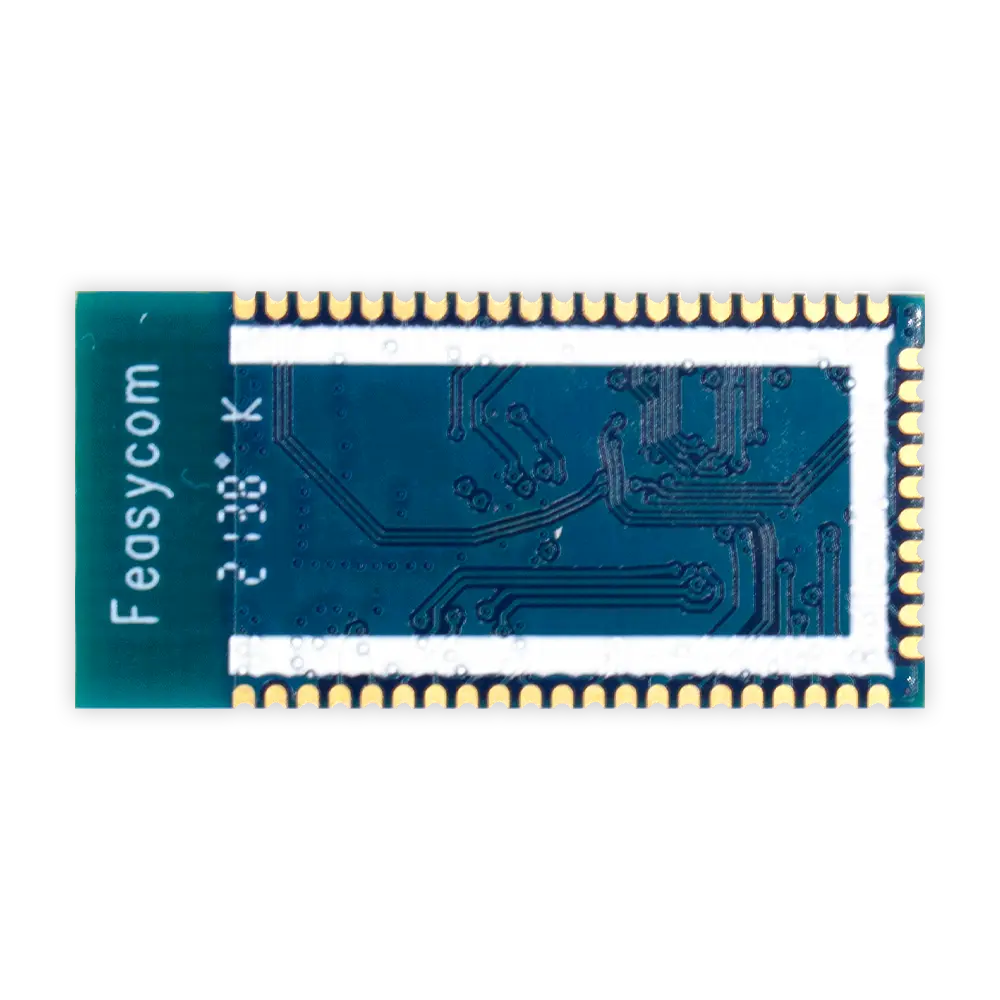

FSC-BT1026B 高通 QCC3031 藍芽 5.1 音頻接收模組
FSC-BT1026B 是基於高通 QCC3031 芯片組的雙模藍芽 5.1 aptX 音訊 SoC 模組，具備靈活的快閃記憶體可編程平台與低功耗特性，可延長電池壽命。FSC-BT1026B 藍芽音訊模組專為高端 aptX 音訊應用而設計，支援 A2DP、AVRCP、HFP、HSP、SPP、GATT、HOGP 和 PBAP 檔案、高通 aptX 音訊及 aptX HD 技術，以及 SBC 和 AAC 音訊碼率。FSC-BT1026B 整合了 MCU、射頻控制器與板載天線，預設內建易於使用的韌體，開發者可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
開發板
fsc-db200
-
-
- 雙模藍芽 5.1 aptX 音訊接收 SoC 模組
-
-
- 高通QCC3031 Bluetooth® v5.1無線模組，內建完整的藍芽系統，整合了120 MHz的高通® Kalimba™ 音頻DSP、系統韌體處理器，以及適用於應用程式的32 MHz開發者處理器，並配備靈活的 QSPI 闪存可編程平台。
-
- 藍芽音頻:
- 高性能24位立體聲音頻介面
- 數位與模擬麥克風介面
- 單麥克風的Qualcomm® cVc™揚聲器噪聲消除與回聲消除技術
- 支援aptX、aptX HD、aptX Low Latency、SBC及AAC音訊解碼
-
- RF射頻規格:
- Bluetooth® v5.1 双模收發射頻基帶
- 後相容藍芽 5.0/4.0/3.0/2.1/2.0/1.2/1.1 规範
- BR/EDR 協議：A2DP、AVRCP、HFP、HSP、PBAP、SPP
- BLE 協議：ATT、GATT Client 和 Peripheral
- 一般特性:
- 13mm × 26.9mm 52腳郵票式封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- 靈活的PIO控制器及支援PWM的LED腳位
- 支援UART、位元串列器（I²C/SPI）與USB 2.0串列介面
- 內建PMU，具備系統/數位電路用雙SMPS以及整合式鋰離子電池充電器
- 支援低功耗模式以延長電池壽命
- 支援OTA升級
- 支援客製化開發
- RF射頻規格:
- 藍芽音頻:
| 晶片 | Qualcomm QCC3031 |
| 藍芽版本 | 藍芽 v5.1 双模 (BR/EDR/BLE) |
| 發射功率 | +9 dBm (最大值) |
| 接收靈敏度 | -96 dBm (典型值) |
| 音頻Codec | aptX, aptX HD, aptX LL (需license), SBC 和 AAC |
| 協議 | BR/EDR: A2DP, AVRCP, HFP, HSP, PBAP, SPP BLE: GATT Client 和 Peripheral支援協議自訂開發 |
| 認證 | CE, FCC, IC, KC, TELEC, BQB, NCC, SRRC |
| GPIO數 | 23 |
| 介面 | UART, I2C, SPI, I²S, PCM, USB, ADC, DAC, PWM |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 尺寸 (mm) | 13 × 26.9 × 2.2 |
| 工作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | VBAT_IN: 2.8V ~ 4.3V VDD_IO: 1.7V ~ 3.3V |
