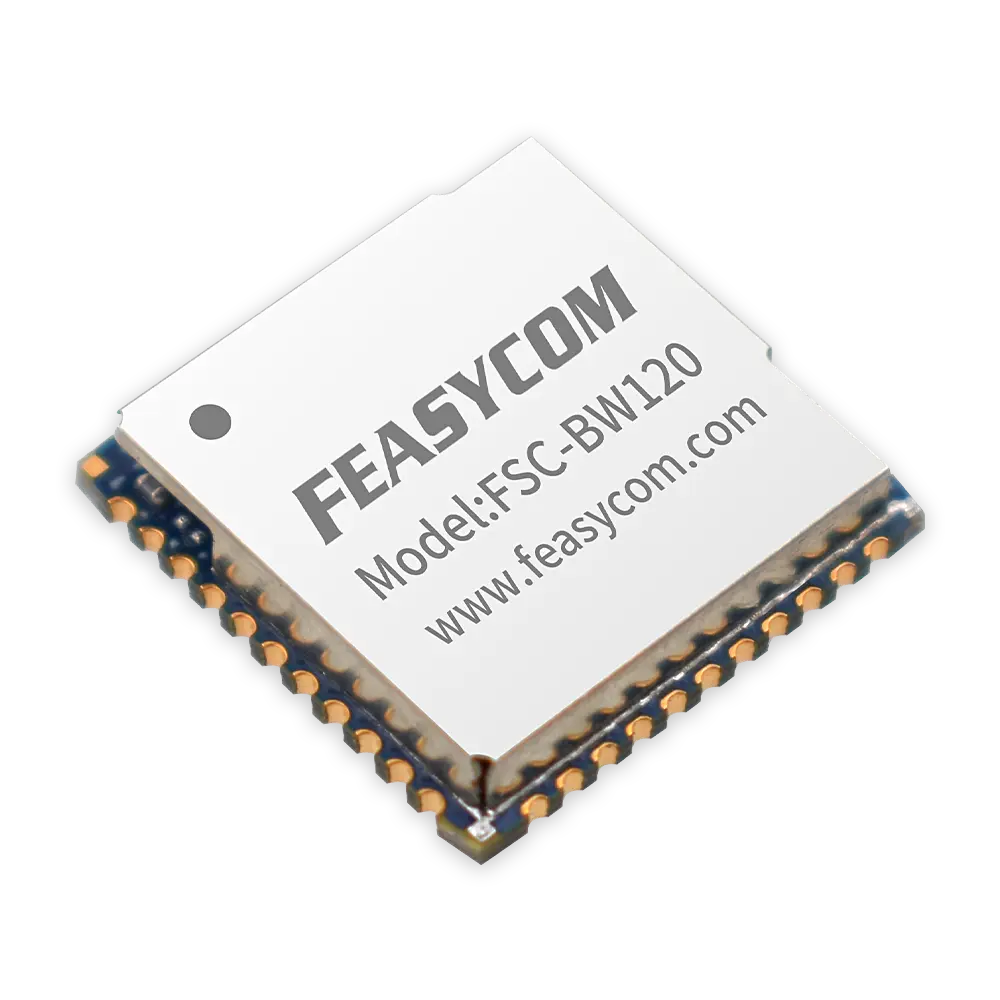

FSC-BW120 Realtek RTL8821CS Wi-Fi 5 與藍芽5.3 模組 单發單收 (1T1R) 双頻

FSC-BW120 是一款基於瑞昱（Realtek）RTL8821CS 芯片的小尺寸高度整合單發單收（1T1R）雙頻 WLAN + 藍芽5.3 模組，適用於智能家居設備及車載多媒體應用。該模組支援單流 802.11ac 解決方案（含多用戶多輸入多輸出工作站模式），符合 802.11a/b/g/n 标準，提供 SDIO 3.0/2.0 接口與高速 UART 混合介面，並支援基本速率/增強數據速率（BR/EDR）與低功耗（Low Energy）雙模同時運作鏈路，專為滿足車載環境中高速無線應用需求而設計。

  • Wi-Fi：
    • 單晶片整合符合 IEEE 802.11a/b/g/n/ac 標準的 WLAN CMOS MAC、基帶 PHY 與射頻 (RF)
    • 最高 PHY 資料速率：使用 20MHz 帶寬時可達 86.7Mbps，使用 40MHz 帶寬時可達 200Mbps
    • 支援 IEEE 802.11n/ac OFDM
    • 一通發射 (Tx) 及一通接收 (Rx) 路徑
    • 支援 20MHz/40MHz/80MHz 帶寬傳輸
    • 支援 2.4GHz 和 5GHz 頻段信道
    • 支援短保護間隔 (Short Guard Interval, 400ns)
    • 支援探測包 (Sounding packet)
    • 支援採用 DBPSK 和 DQPSK 的 DSSS 技術，以及支援長短前導碼的 CCK 調變
    • 支援採用 BPSK、QPSK、16QAM、64QAM 和 256QAM 調變的 OFDM。卷積編碼率：1/2、2/3、3/4、5/6
    • 最高資料速率：802.11g 模式下可達 54Mbps，802.11n 模式下可達 150Mbps，802.11ac 模式下可達 433Mbps
    • DSSS/CCK 採用開關分集 (Switch diversity)
    • 支援 STBC（空時分組碼）、LDPC（低密度奇偶校驗碼）、AGC（自動增益控制）
    • 內建 2.4GHz 和 5GHz 双頻 PA（功率放大器）/LNA（低噪聲放大器）
    • 支援 Wi-Fi Direct（點對點）、多 BSSID
  • 藍芽：
    • 符合藍芽 5.3 双模規範
    • 適用於藍芽數據傳輸的 HS-UART 接口，符合 H4 和 H5 規範
    • 支援基本速率 (BR) 和增強數據速率 (EDR) 下的所有數據包類型
    • 快速 AGC（自動增益控制）控制，提升接收動態範圍
    • 內建 Class 1、Class 2 和 Class 3 PA（功率放大器）
    • 支援增強型功率控制 (Enhanced Power Control)
  • 通用特性：
    • 整合瑞昱 (Realtek) RTL8821CS 芯片

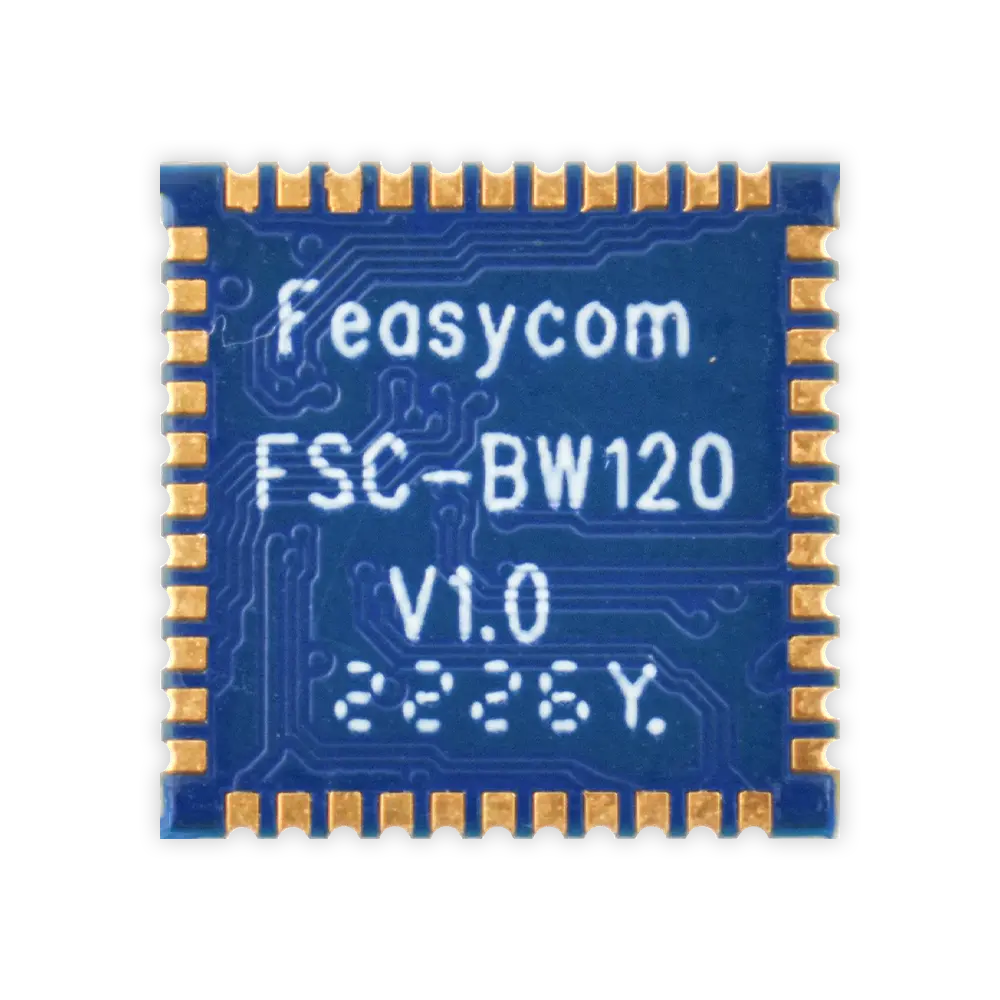

    • 12mm × 12mm 小尺寸郵票孔 (stamp) 44 引腳封裝
    • 外置天線 (External Antenna)
    • 支援 Android/Linux 操作系統
    • 主機介面：
      • Wi-Fi：PCIe v1.1，支援 LTR/L1.Off 狀態
      • 藍芽：高速 UART (HS-UART)/PCM
Wi-Fi
標準 Wi-Fi 5 (IEEE 802.11 a/b/g/n/ac)
頻段 2.4 GHz / 5 GHz
工作模式 STA、AP、Wi-Fi Direct（P2P）
協議 TCP/IP 協議棧、TCP、UDP、HTTP、MQTT 及其他定制協議
天線 連接至 飛易通 外置天線或其他天線





藍芽
標準 Bluetooth 5.3 (BR/EDR & LE)
設定檔 HFP、A2DP、AVRCP、SPP、PBAP、HID（人機介面設備）、DUN、FTP、GATT、ANCS及其他自訂配置檔
天線 連接至 飛易通 外置天線或其他天線





通用規格
晶片 瑞昱 (Realtek) RTL8821CS
尺寸 (mm) 12 × 12 × 2.4
介面 SDIO、UART、PCM
工作溫度 -40°C ~ +85°C
儲存溫度 -40°C ~ +85°C
供電電壓 VDD：3.0V ~ 3.6V
VDD_IO：1.62V ~ 3.6V
智能家居
智能安防
智慧網絡
智慧能源
智慧城市
消費電子
音頻設備
無線物聯網
訪問控制
工業自動化
感測器
車載音頻系統
