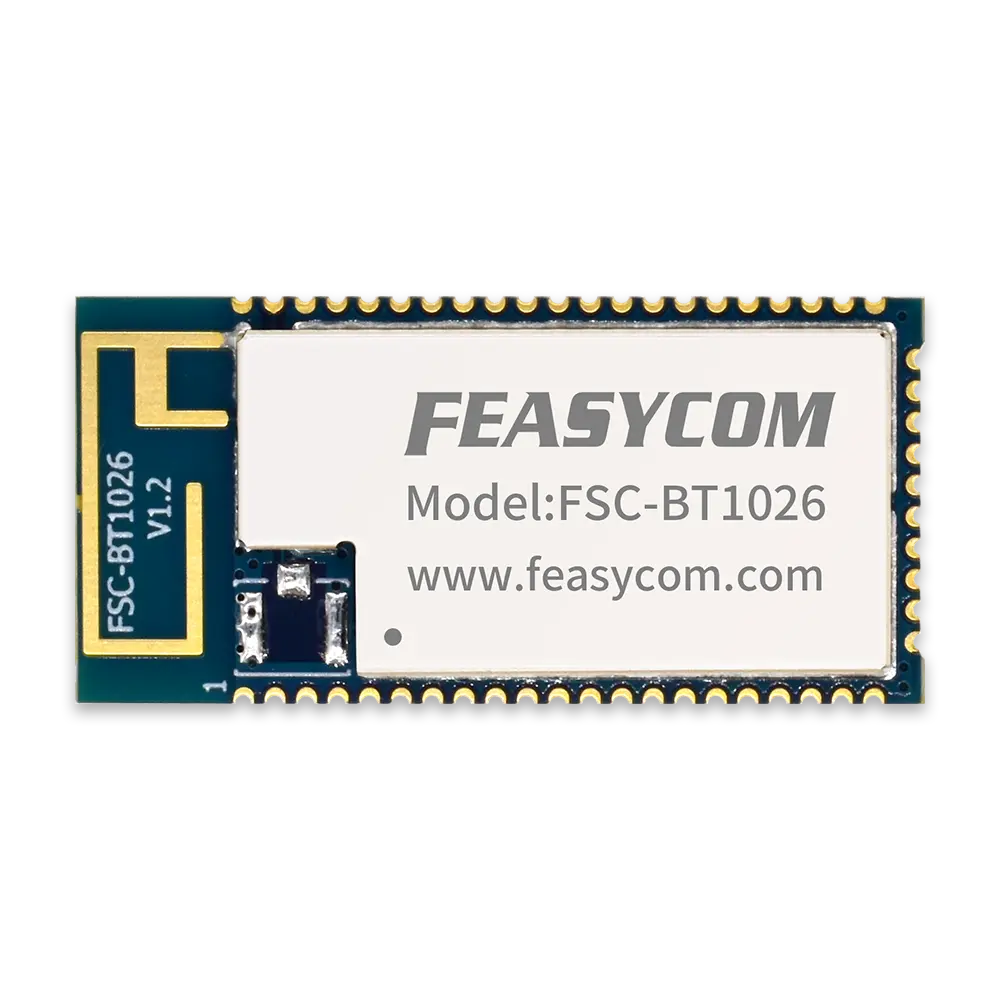

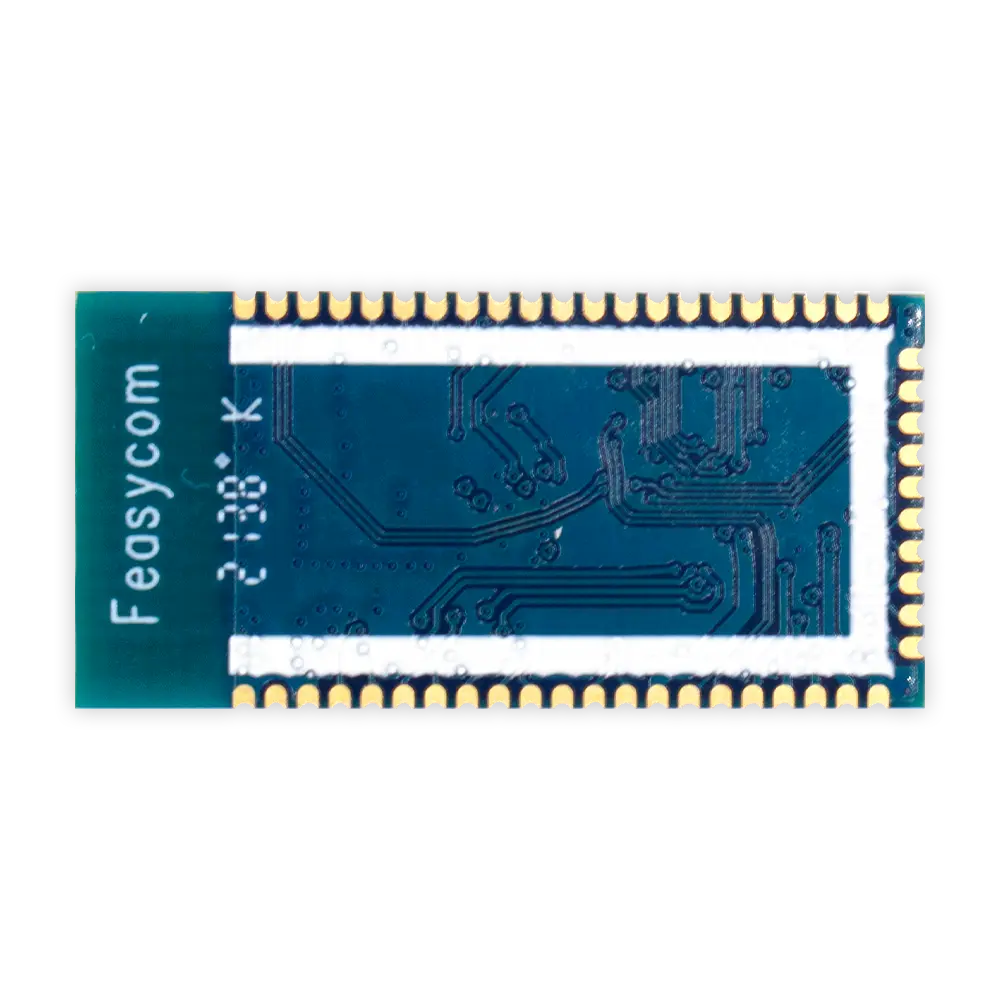

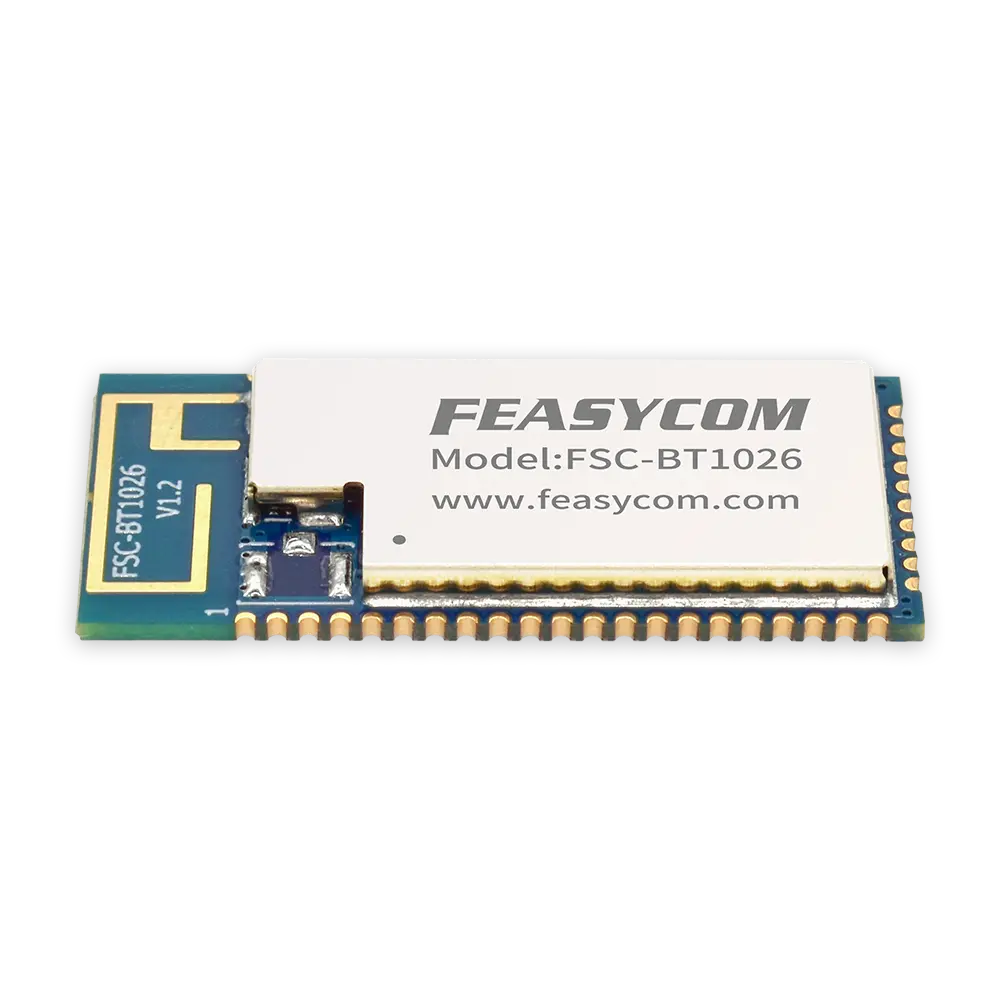

FSC-BT1026C 高通 QCC3024 藍芽 5.1 TWS 音頻接收模組
FSC-BT1026C 是一款基於高通 QCC3024 芯片的雙模藍芽 5.1 立體聲音頻 SoC 模組，具備高性能可編程藍芽立體聲音頻 SoC、單晶片雙模藍芽 v5.1 系統及三核處理器架構，並以低功耗設計延長電池壽命。FSC-BT1026C 藍芽音頻模組支援 A2DP、AVRCP、HFP、HSP、SPP、GATT、HOGP 和 PBAP 配置檔案，同時支援 SBC 和 AAC 音訊編解碼，適用於高端音訊應用，例如藍芽立體聲耳機。FSC-BT1026C 整合了 MCU、射頻控制器與板載天線，預設內建易於使用的韌體，開發者可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
fsc-db200
-
-
- 高性價比雙模藍芽 5.1 TWS立體聲 音頻接收SoC模組
-
-
- 高通QCC3024 Bluetooth® v5.1無線模組，內建完整的藍芽系統，整合了120 MHz的高通® Kalimba™ 音訊數位信號處理器、系統韌體處理器，以及適用於應用程式的32 MHz開發者處理器，並配備靈活的 QSPI 闪存可編程平台。
-
- 藍芽音頻:
- 高性能24位立體聲音頻介面
- 數位與模擬麥克風介面
- 1或2麥克風 Qualcomm® cVc™ 头戴式耳機，具降噪與回聲消除技術
- 支援 Qualcomm® 广播音訊技術
- 支援 SBC 與 AAC 音訊編解碼
-
- RF射頻規格:
- Bluetooth® v5.1雙模收發頻基帶
- 後相容藍芽 5.0/4.0/3.0/2.1/2.0/1.2/1.1 规範
- BR/EDR 協議：A2DP、AVRCP、HFP、HSP、PBAP、SPP
- BLE 協議: ATT, GATT Client和Peripheral
- 一般特性:
- 13mm × 26.9mm 52腳郵票式封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- 靈活的PIO控制器與支援PWM的LED腳位
- 支援UART、位元串列器（I²C/SPI）及USB 2.0串列介面
- 內建PMU，配備用於系統/數位電路的雙SMPS，並具備整合式鋰離子電池充電器
- 支援低功耗模式以延長電池壽命
- 支援OTA升級
- 支援客製化開發
- RF射頻規格:
- 藍芽音頻:
| 晶片 | Qualcomm QCC3024 |
| 藍芽版本 | 藍芽 v5.1 双模 (BR/EDR/BLE) |
| 發射功率 | +9 dBm (最大值) |
| 接收靈敏度 | -96 dBm (典型值) |
| 音頻Codec | aptX(需license), SBC 和 AAC |
| 協議 | BR/EDR: A2DP, AVRCP, HFP, HSP, PBAP, SPP BLE: GATT Client 和 Peripheral支援協議自訂開發 |
| 認證 | CE, FCC, IC, KC, TELEC, BQB, NCC, SRRC |
| GPIO數 | 23 |
| 介面 | UART, I2C, SPI, I²S, PCM, USB, ADC, DAC, PWM |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 尺寸 (mm) | 13 × 26.9 × 2.2 |
| 工作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | VBAT_IN: 2.8V ~ 4.3V VDD_IO: 1.7V ~ 3.3V |
