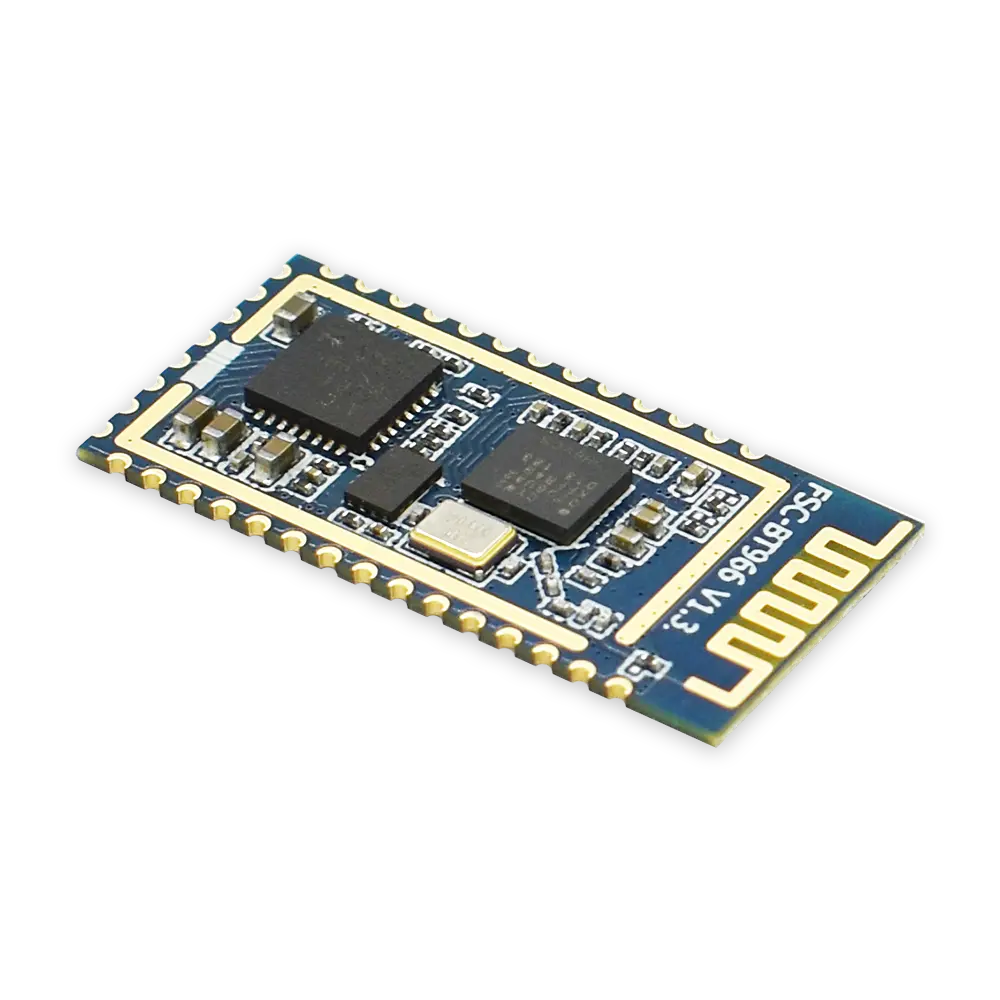

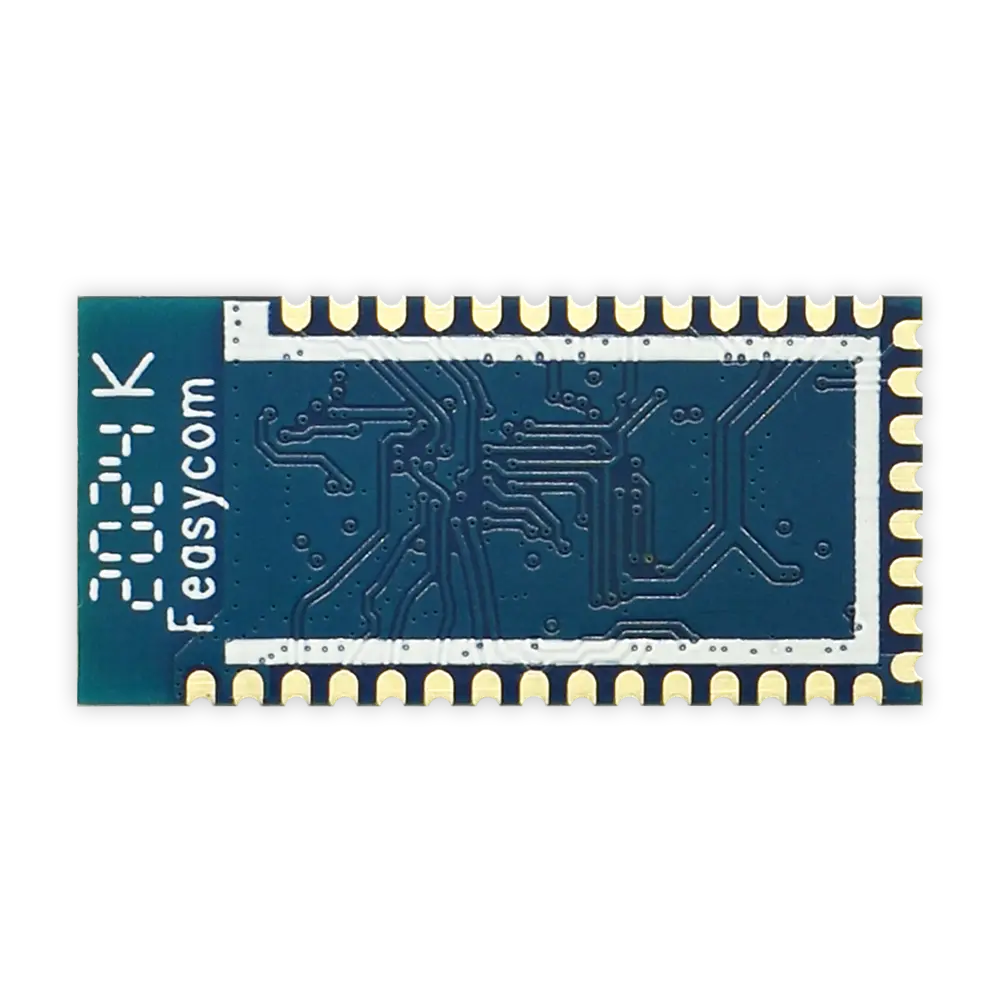

FSC-BT966 藍芽5.0 音頻模組
FSC-BT966 是一款支援藍芽5.0雙模音訊模組，具備經典藍芽（BR/EDR）與藍芽低功耗（BLE）功能，適用於音訊及資料通訊。該模組整合了嵌入式快閃記憶體的應用處理器、高效能立體聲編解碼器、電源管理子系統、I²S、SPI、LED驅動器、PWM 與 ADC。FSC-BT966集成了 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發者可透過簡易串列AT指令快速整合藍芽功能，從而縮短產品設計與開發週期。
開發板
fsc-db008
-
-
-
- Bluetooth® v5.0無線藍芽模組，內建完整的藍芽系統，整合了ARM Cortex-M3處理器。
-
-
- 藍芽經典音頻:
- 藍芽同步音頻鏈路(SCO: HFP)
- 藍芽非同步音頻鏈路(ACL: A2DP)
- 支援HFP/HSP、A2DP、AVRCP、PBAP等音頻相關協議
- RF射頻規格:
- 符合藍芽v5.0雙模（BR/EDR 和 BLE）規範，且相容 v2.1/v4.0 等舊版本規範
- Broadcom 優勢的 LE 遠程資料傳輸速率高達 2Mbps
- 一般特性:
- 13mm × 26.9mm 36腳郵票式封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- 片上上電復位（POR）
- 集成的低壓差穩壓器（LDO）
- PCM/I²S介面
- I²C介面（相容NXP I²C從設備）
- 符合RoHS標準
- 其他協議支援：SPP、ATT、GATT 等
- 支援OTA升級
- 支援深度客製化
- 藍芽經典音頻:
-
-
-
| 藍芽版本 | 藍芽v5.0双模（BLE和BR/EDR） |
| 發射功率 | +12 dBm (最大值) |
| 接收靈敏度 | -95.5 dBm (典型值) |
| 音頻Codec | SBC 和 AAC |
| 協議 | BR/EDR: A2DP, AVRCP, HFP, HSP, PBAP, SPP BLE: GATT Client 和 Peripheral支援協議自訂開發 |
| 認證 | BQB, SRRC |
| GPIO數 | 10 |
| 介面 | UART, I2C, SPI, I²S, PCM, USB, ADC, DAC, PWM |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 尺寸 (mm) | 13 × 26.9 × 2.0 |
| 工作溫度 | -30°C ~ +85°C |
| 儲存溫度 | -40°C ~ +105°C |
| 電源電壓 | VDD: 3.0 ~ 3.6V |
音頻設備
車載音頻系統
智能家居
智慧零售
