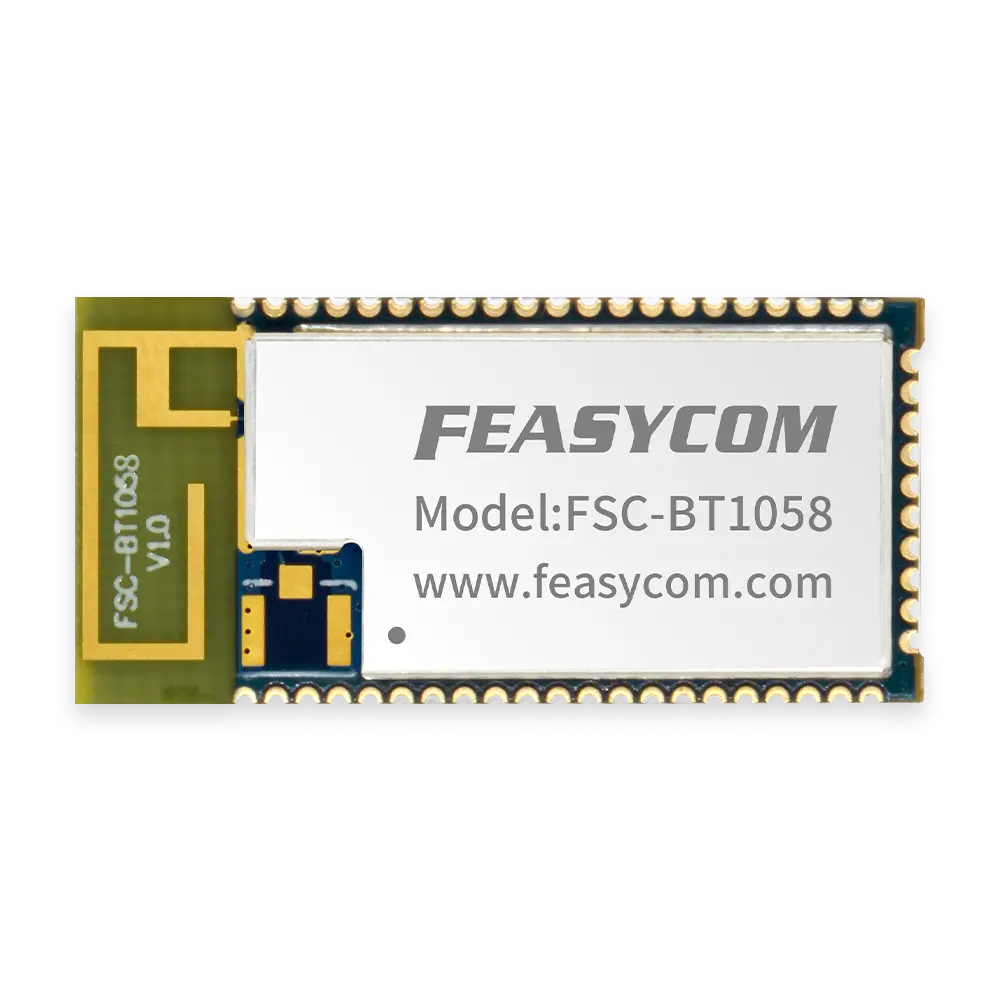

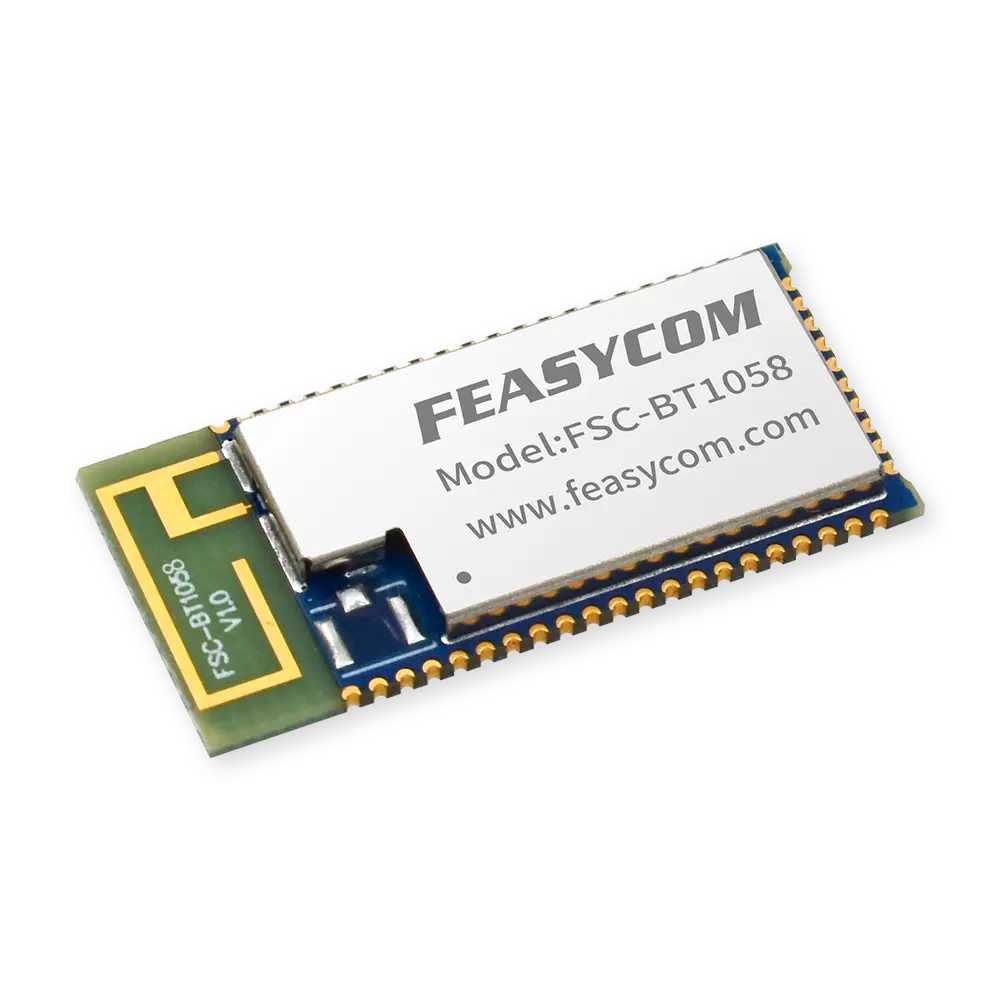

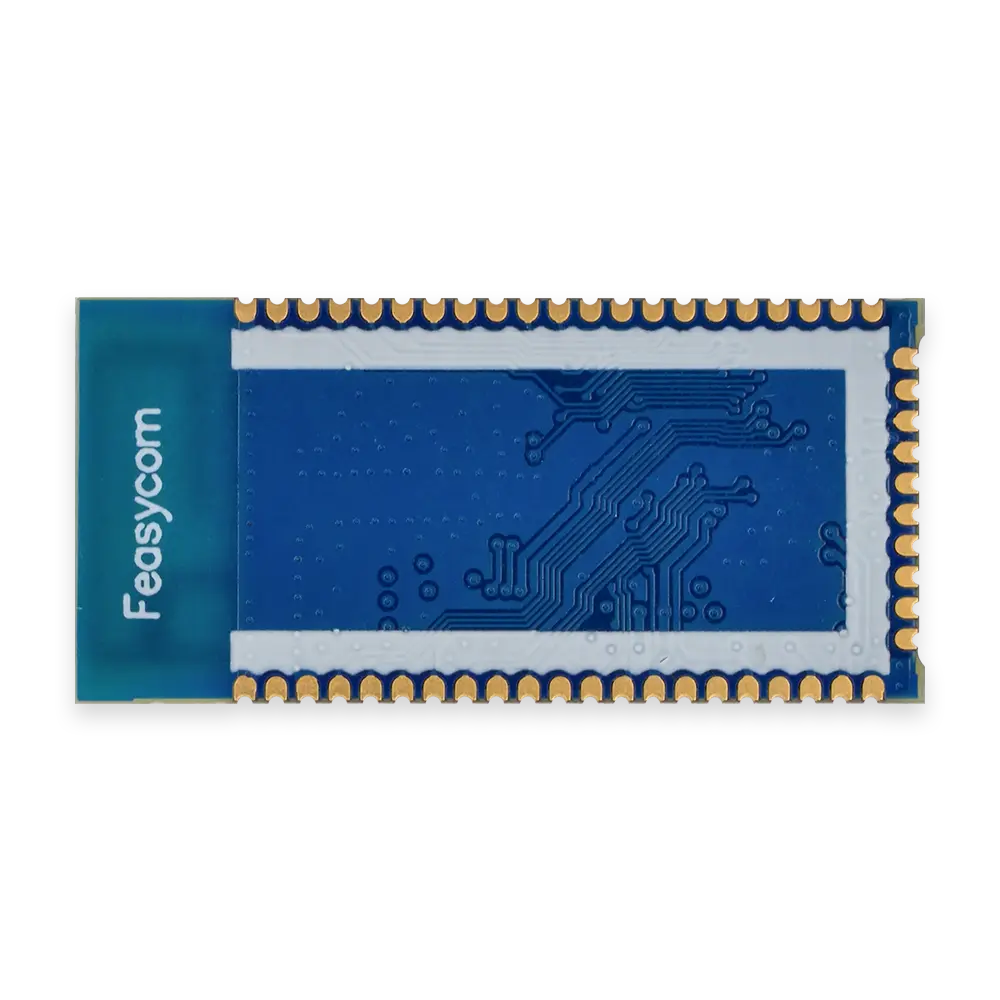

FSC-BT1058 高通 QCC5181 BT5.3 現代音訊 & LE Audio 主從一體藍芽模組
FSC-BT1058 是一款高性能且功能全面的雙模藍芽 5.3 音頻模組，採用先進的高通 QCC5181 芯片組，支援經典藍芽音頻主從一體、LE Audio 主從一體，具備 LC3 優化解碼器、音頻串流、Auracast 广播音頻、助聽器支援、混合主動降噪、cVc、aptX、aptX-HD 及 aptX-Adaptive 等多項功能。該模組整合了 MCU、DSP、射頻控制器與板載天線，預設內建易於使用的韌體，開發人員可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
開發板
fsc-db200
-
-
-
- 高通QCC5181 Bluetooth® v5.3藍芽模組，集成了雙240 MHz的高通® Kalimba™ 音訊數位信號處理器、適用於應用開發者的32/80 MHz處理器，以及系統固件處理器。
-
- 藍芽LE Audio:
- LE 等時通道（CIS/BIS/ISOAL）
- LC3 優化解碼器、音訊串流、Auracast廣播音訊、助聽器支援
-
- 藍芽經典音頻:
- 藍芽同步音頻鏈路（SCO：HFP）
- 藍芽非同步音頻鏈路（ACL：A2DP）
- 先進的音頻演算法 Qualcomm® aptX™ 及 aptX HD
- 支援 aptX™ 自動調整（透過授權金鑰啟用）
- RF射頻規格:
- 符合藍芽v5.3規範，包含2Mbps藍芽低功耗及藍芽低功耗等時通道
- 端天線連接，配備片上balun與Tx/Rx收發開關
- 支援Class 1級別的發射功率
- 一般特性:
- 13mm × 26.9mm 52腳郵票式封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- 同時支援藍芽經典音頻與LE Audio
- 支援經典藍芽音頻接收轉為LE audio發射
- Qualcomm® 藍芽高速鏈路
- 高性能24位元立體聲音頻介面
- 其他協議支援：SPP、ATT、GATT 等
- 數位及類比麥克風介面
- 靈活的LED控制器，並支援PWM控制的LED腳位
- 串列介面支援：UART、位元串列器（I²C/SPI）、USB 2.0
- 支援ANC主動降噪：混合、前饋及反饋模式，可使用數位或類比麥克風（透過Qualcomm® 提供的授權密鑰用）
- 支援Qualcomm® cVc™ 噪聲消除技術（透過授權密鑰啟用）
- 整合PMU：系統/數位電路雙SMPS，內建鋰電池充電器
- 支援OTA升級
- 支援深度客製化
- 相容FeasyLEA LE audio應用程式
- 藍芽經典音頻:
- 藍芽LE Audio:
-
-
| 晶片 | 高通QCC5181 |
| 藍芽版本 | V5.3 |
| 發射功率 | +15 dBm (典型值 VBAT=3.7V) |
| 接收靈敏度 | -96.5 dBm (典型值) π/4 DQPSK -90.0 dBm (典型值) 8DPSK -100.5 dBm (典型值) BLE 1 Ms/s |
| 原始空中速率 | 3 Mbps (Classic BT - BR/EDR) |
| 介面 | USB2.0 全速介面, UART, I²C, SPI, 10位ADC, 20個GPIO |
| 音頻CODEC | LC3, aptX, aptX HD, aptX Adaptive (透過許可密鑰啟用), SBC和AAC 音頻codecs |
| 協議 | BR/EDR: A2DP/AVRCP/HFP/HSP/HOGP/PBAP/SPP BLE: GATT Central & Peripheral |
| 最大連接數 | BR/EDR: 最多7個從端 BLE: 1 從（peripheral），最多5主（central） |
| 韌體升級 | Via UART (TBD), USB (TBD), OTA, SPI |
| 電源電壓 | VDD_IO: 1.7V ~ 3.3V; VBAT_IN: 2.8V ~ 4.30V |
| 功耗 (負載=10KΩ, VBAT_IN=3.3V) | Play: < 5mA (0dB 1KHz 正弦波信號)---*平均值 OFF: < 100uA---*平均值 |
| 尺寸 (mm) | 13 × 26.9 × 2.2 |
| 工作溫度 | -40°C to +85°C |
| 儲存溫度 | -40°C to +85°C |
