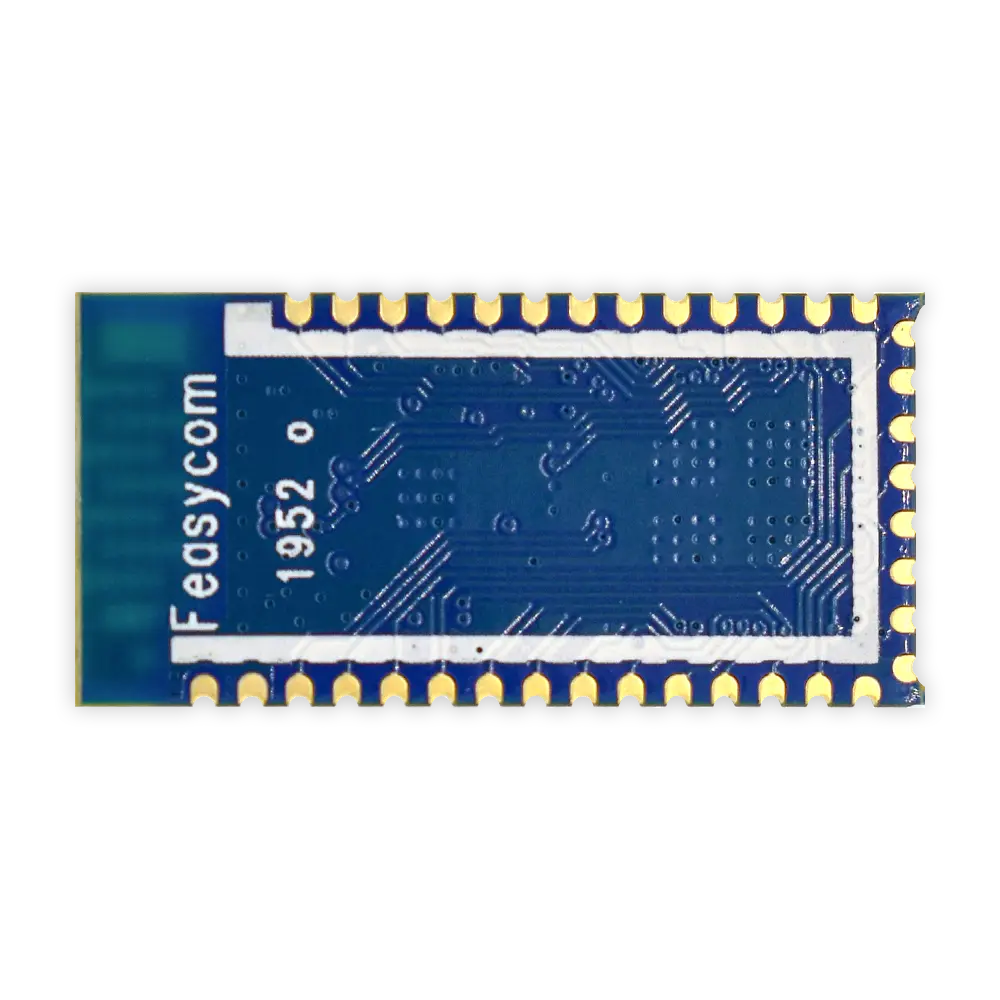

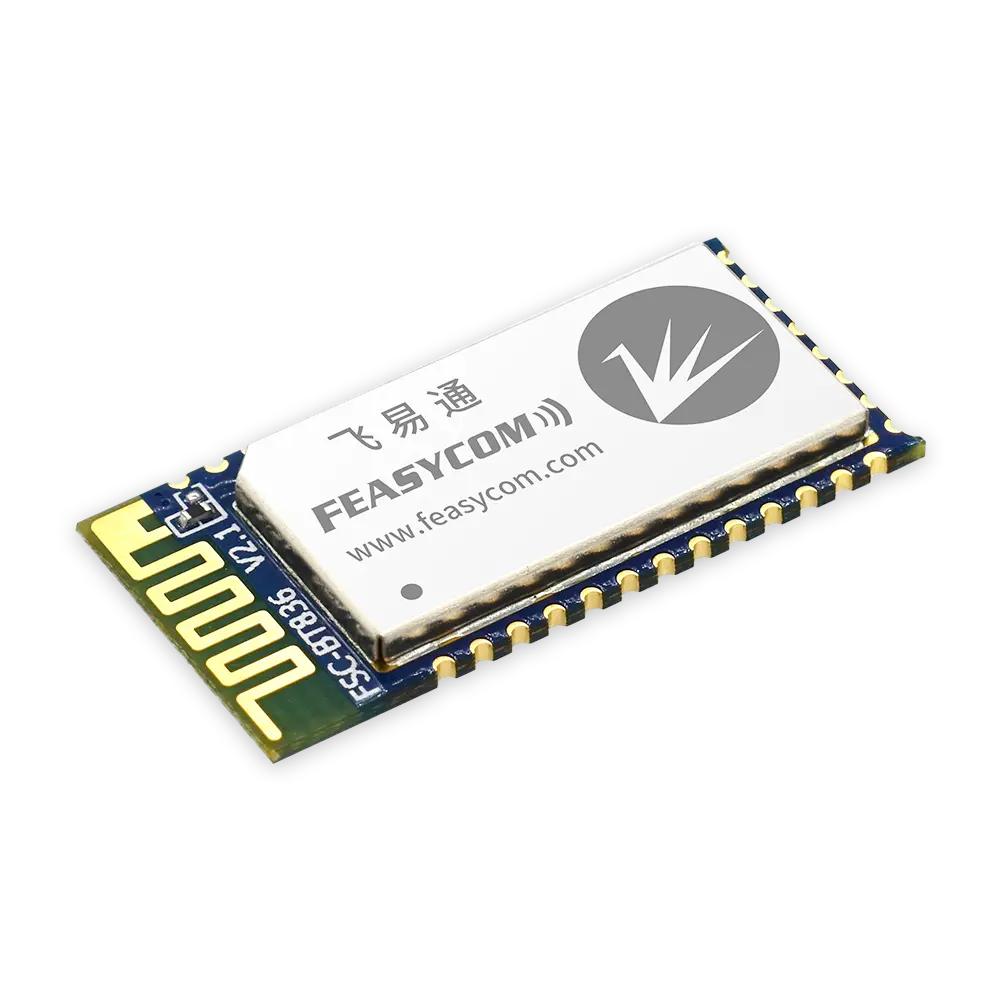

FSC-BT836B RTL8761BTV 遠距離雙模藍芽5.3 低功耗 主從一體 藍芽模組
FSC-BT836B 是一款雙模藍芽5.3低功耗遠距離高速數傳模組，支援 SPP、HID、GATT 和 ATT 等協議。該模組具備多種硬體介面，包括 UART、USB、PCM、I²C、AIO 和 PIO，並集成了 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發人員可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
fsc-db004-pin
- 瑞昱RTL8761BTV Bluetooth® v5.3 RF收發藍芽模組，內建完整藍芽系統。
-
-
- 高速傳輸:
- SPP 最大速率 80 kB/s
- GATT 最大速率 65 kB/s
-
-
- RF射頻規格:
- 藍芽 v5.3 双模射頻基帶
- 向後相容 4.2/4.0/3.0/2.1/2.0/1.2/1.1 規範
- TX最大發射功率+10dBm
- 支援的藍芽協議：SPP、HID、GATT、ATT、GAP等
-
-
- 一般規格:
- 13mm × 26.9mm 36腳郵票式封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- UART主機編程介面（波特率預設為115200，設定範圍1200bps至921600bps）
- I²C/SPI/USB介面
- 符合RoHS標準
- 支援主從一體
- 藍芽可發現：2.5 mA
- 維持BR/EDR連接：6 mA
- 維持LE連接：6 mA
- 支援UART/OTA空中升級
- 支援客製化開發
- 一般規格:
-
- RF射頻規格:
-
- 高速傳輸:
-
| 藍芽 | |
|---|---|
| 藍芽版本 | Bluetooth 5.3 (BR/EDR & LE) |
| 發射功率 | +10dBm (最大值) |
| 接收靈敏度 | -98dBm (最小值) |
| 協議 | GATT, SPP, HID, 以及其他定制協議 |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 一般規格 | |
|---|---|
| 晶片 | RTL8761BTV |
| 尺寸 (mm) | 13 × 26.9 × 2.4 |
| 介面 | UART, I2C, SPI, USB |
| 工作溫度 | 訂購選項（預設）：0°C ~ +70°C 訂購選項：-20°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | VDD: 3.3V |
工業自動化
銷售終端機
智慧醫療
資產追蹤
穿戴裝置
測量與監控
