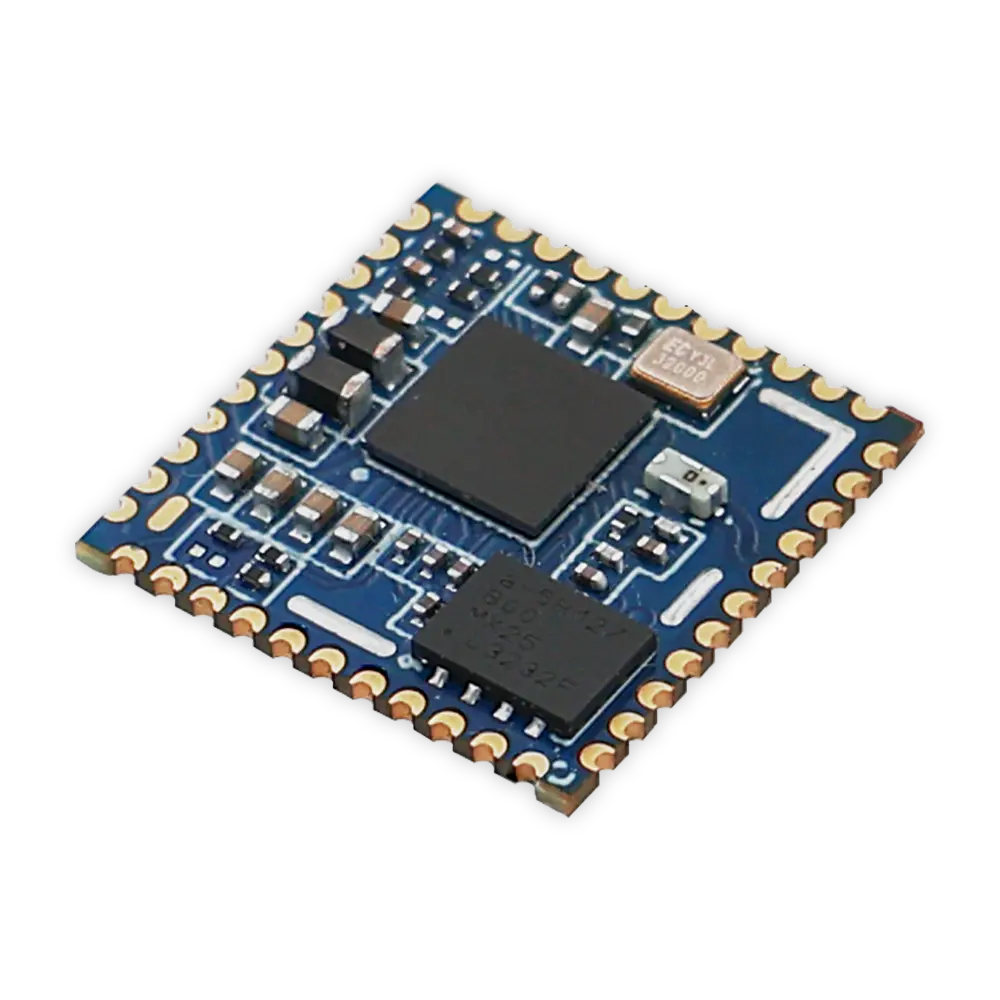

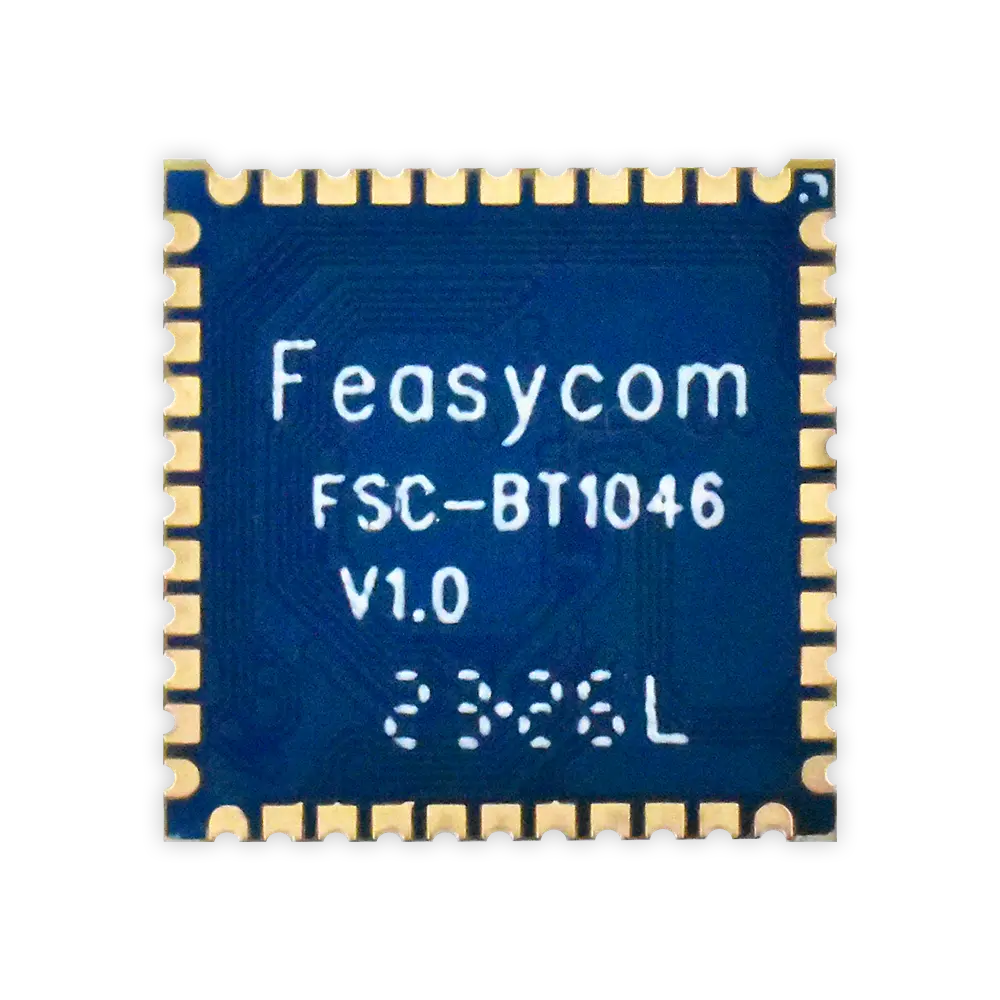

FSC-BT1046 高通 QCC3056 小尺寸藍芽 5.3 TWS 音頻發射模組
FSC-BT1046 是基於高通 QCC3056 芯片的雙模藍芽 5.3 壓實體音頻發射器 SoC 模組，專為無線音訊應用而設計。該模組符合藍芽 5.3 BR/EDR+BLE 标準，支援 A2DP、AVRCP、HFP、HSP、SPP、GATT 和 PBAP 等藍芽協定，可實現高品質音訊傳輸與低功耗藍芽連接，並採用高通 ANC 與 aptX 音訊技術。廣泛適用於無線耳機、藍芽音箱、車載藍芽等產品。
FSC-BT1046 集成 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發人員可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
-
-
-
- 高通QCC3056 Bluetooth® v5.3 雙模藍芽音頻發射模組，內建完整的藍芽系統，整合了120 MHz的高通® Kalimba™ 音訊數位處理器與32位元、80 MHz的應用程式開發者處理器。
-
- 小尺寸SoC模組: 12.4mm × 12.4mm, 44腳郵票式封裝
-
- 模組已取得的認證: BQB, TELEC.
-
- 藍芽經典音頻:
- 高性能24位音頻介面
- ANC主動降噪：混合、前饋及反饋模式，支援數位或類比麥克風，透過Qualcomm®提供的授權金鑰啟用
- 類比音頻：差分Class AB/D輸出
- aptX、aptX HD音頻
-
- RF射頻規格:
- Bluetooth® v5.3雙模收發頻基帶
- 後相容藍芽 5.0/4.0/3.0/2.1/2.0/1.2/1.1 规範
- 支援 2Mbps BLE 及 BLE 同步通道
- Qualcomm® 藍芽高速鏈路
- 帶片上 balun 的 Tx/Rx 開關單端天線連接
- BR/EDR 協定：A2DP、AVRCP、HFP、HSP、PBAP、SPP
- BLE 協定：ATT、GATT Client 和 Peripheral
- 支援 Class 1 電源輸出功率
- 一般特性:
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- 串列介面：UART、I²C/SPI 和 USB 2.0
- 內建鋰離子電池充電器（最大 200mA）
- 支援低功耗模式以延長電池壽命
- 支援 OTA 升級
- 支援客製化開發
- RF射頻規格:
- 藍芽經典音頻:
-
-
| 晶片 | 高通QCC3056 |
| 藍芽版本 | 藍芽 v5.3 双模 (BR/EDR/BLE) |
| 發射功率 | +10 dBm (最大值) |
| 接收靈敏度 | -96 dBm (典型值) |
| 音頻Codec | aptX/aptX HD/aptX Adaptive (需license), SBC 和 AAC |
| 協議 | BR/EDR: A2DP, AVRCP, HFP, HSP, PBAP, SPP BLE: GATT Client 和 Peripheral 支援協議自訂開發 |
| 認證 | BQB,TELEC |
| GPIO數 | 13 |
| 介面 | UART, I2C, SPI, I²S, PCM, USB, ADC, DAC, PWM |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 尺寸 (mm) | 12.4 × 12.4 × 1.8 |
| 工作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | VBAT_IN: 2.8V ~ 4.3V VDD_IO: 1.7V ~ 3.3V |
