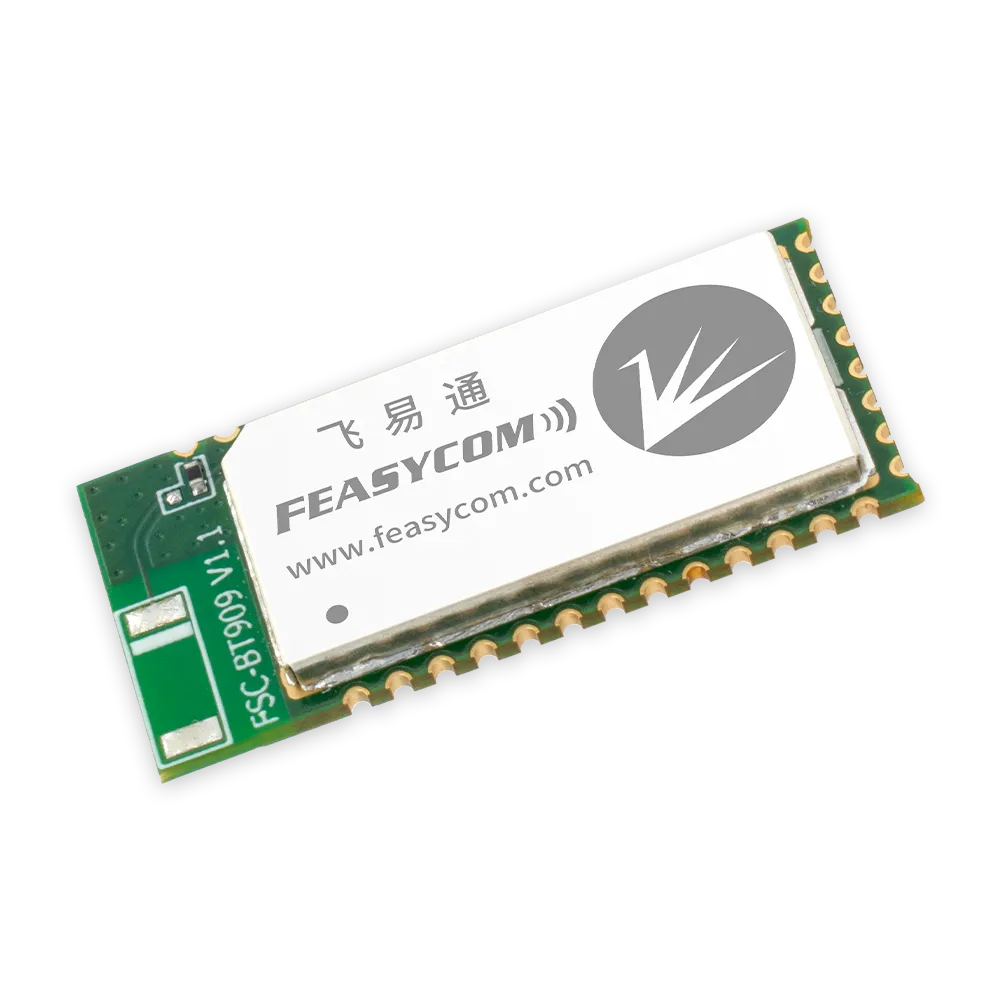

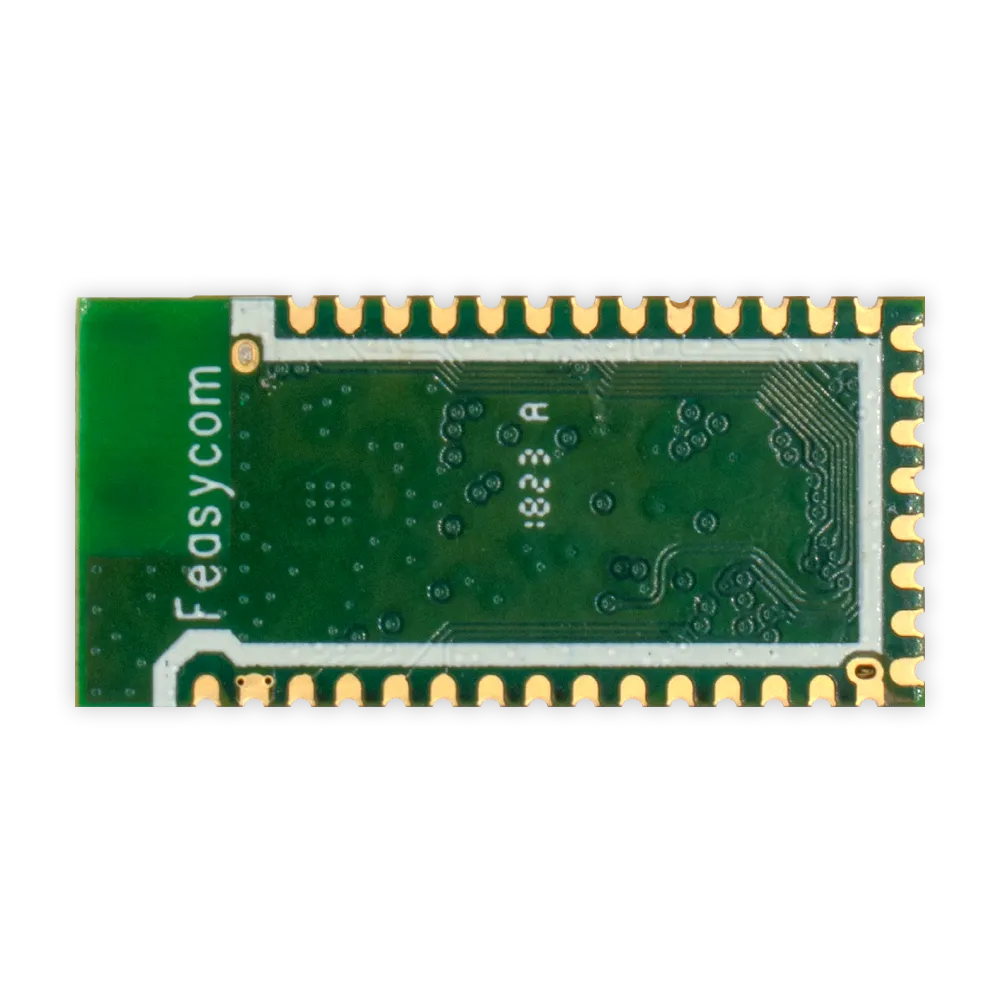

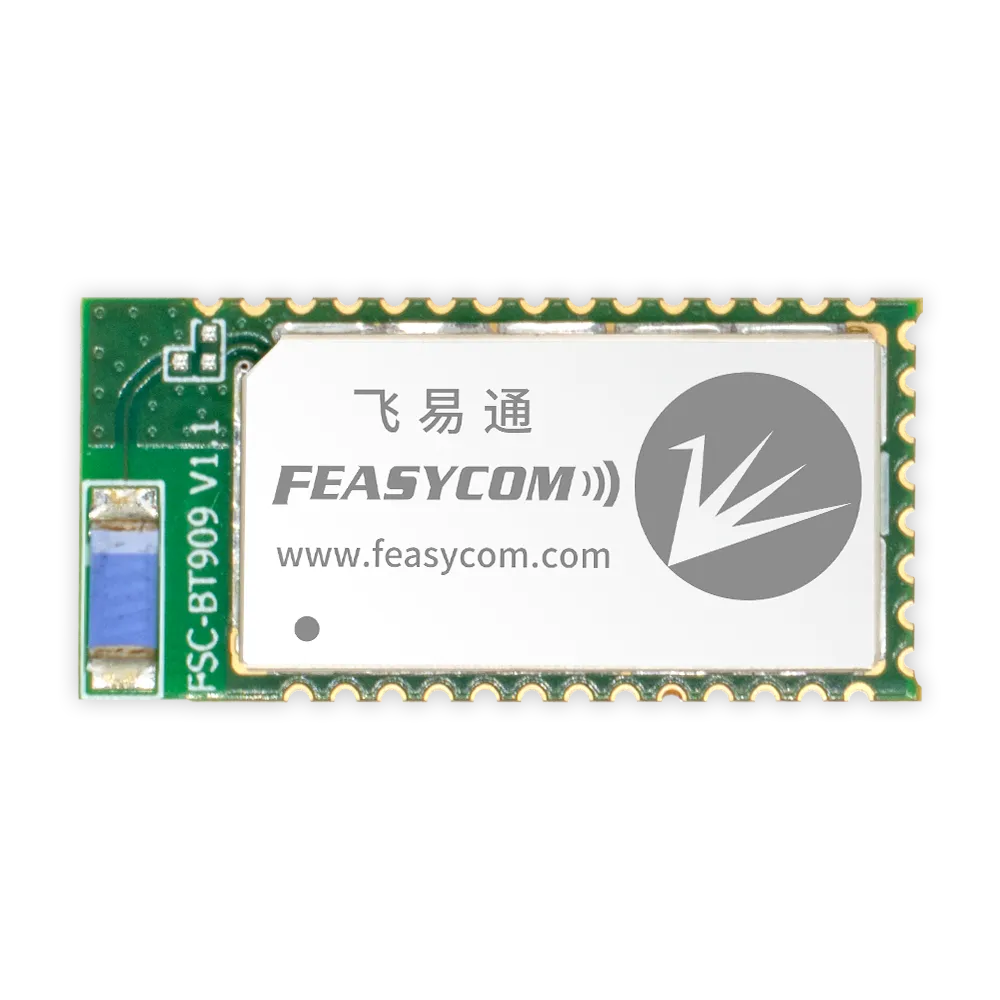

FSC-BT909 高通 CSR8811 双模 BT4.2 音頻模組
FSC-BT909 是一款基於高通 CSR8811 芯片的雙模藍芽 4.2 音頻低功耗 SoC 模組。它專為無線音頻應用而設計，支援藍芽協定，主要包含 A2DP、AVRCP、HFP/HSP、PBAP、SPP、GATT 和 HID。
FSC-BT909的雙模無線特性使其能夠連接市場上已有的數十億款藍芽產品，以及新一代低功耗藍芽設備。支援藍芽增強數據速率（EDR），在100公尺距離內可提供高達3Mbps的數據傳輸速度。其藍芽低功耗模式則能以極低功耗完成簡單資料交換。典型應用場景包括無線藍芽音頻設備、醫療感測器、健身器材及其他相關產品。該模組預裝飛易通韌體，可提供穩定可靠的運作效能與使用者友好的操作體驗。
-
-
-
- CSR8811 藍芽® 4.2 双模無線 MCU，用於執行藍芽協議棧。整合經典藍芽（BR/EDR）與低功耗藍芽（BLE），支援雙模式同時運行。
-
- 藍芽經典音頻：
- 藍芽同步音頻鏈路(SCO: HFP)
- 藍芽非同步音頻鏈路(ACL: A2DP)
- 支援協議：SPP, A2DP, HFP, AVRCP, PBAP
- 藍芽經典音頻：
-
-
- 藍芽控制器：
- 支援藍芽4.2/3.0/2.1/2.0/1.2/1.1
- Class 1類藍芽（高輸出功率）
- 支援協議功能，包含A2DP、AVRCP、HFP/HSP、PBAP、SPP、GATT、HID、OPP和DUN等
- 整合 USB 2.0 全速/主機/OTG 控制器
- 結合經典藍芽（BR/EDR）與低功耗藍芽（BLE），支援雙模式同時運行
- 支援多種藍芽低功耗狀態
- 睡眠模式功耗（3.3V 供電時）
- 可被發現狀態：1.73mA
- BR/EDR 連接時：11.12mA
- BLE 連接時：2.46mA
- 工作模式功耗（3.3V 供電時）
- 可被發現狀態：11.56mA
- BR/EDR 連接時：95mA
- LE 連接時：12.08mA
- 一般特性:
- 26.9mm x 13mm x 2.4mm 36 引腳貼片封裝
- 整合 UART、I2C、PCM/I2S 資料連接介面
- UART 預設波特率為 115.2Kbps，支援 1200bps 至 921Kbps 的波特率範圍
- 內建晶片天線，傳輸距離超過 100 公尺
- 已通過 FCC、CE 設定
- 支援深度客製化
- 藍芽控制器：
-
-
-
| 晶片 | 高通 CSR8811 |
| 藍芽版本 | V4.2 |
| 頻段 | 2402MHz ~ 2480MHz |
| 發射功率 | 18.5 dBm (Class 1) |
| 接收靈敏度 | -86dBm@0.1% BER |
| 介面 | UART/I2C/PCM/I2S/PIO/AIO/PWM/USB2.0 |
| 支援協議 | A2DP/AVRCP/HFP/HSP/PBAP/SPP/GATT/HID/OPP/DUN |
| 電源電壓 | 3.3 Volt DC |
| 尺寸 | 26.9mm x 13mm x 2.4mm |
| 工作溫度 | -30ºC to +85ºC |
| 環境要求 | 符合 RoHS 指令 |
