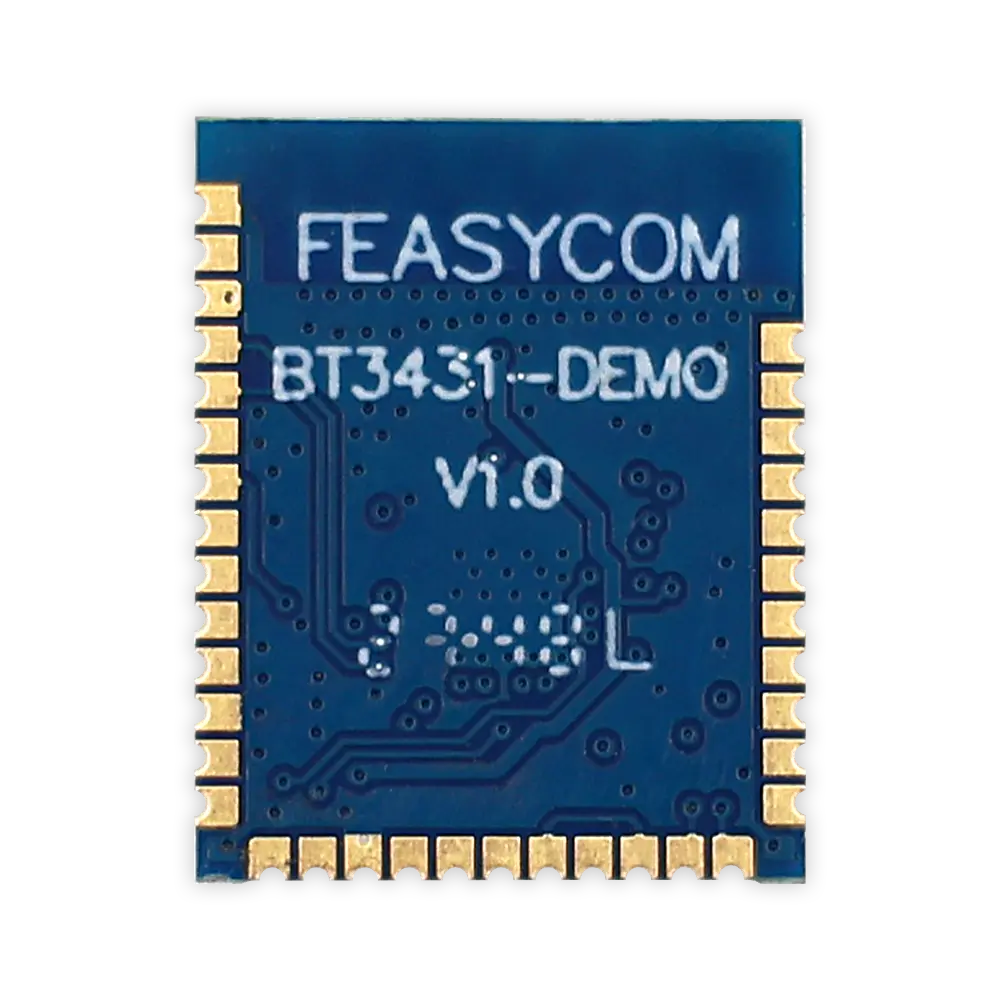

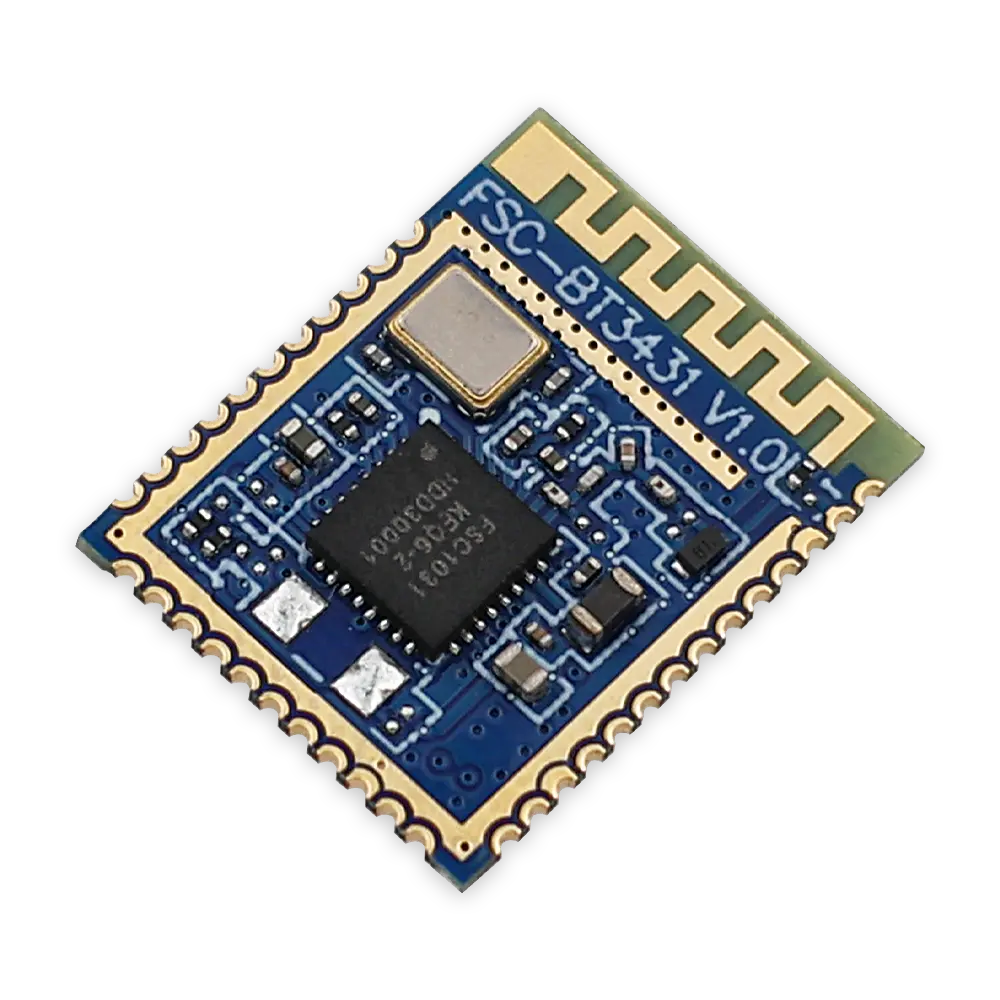

FSC-BT3431 BLE 5.1 低功耗 SIG Mesh 藍芽模組
FSC-BT3431 是一款高度整合的小尺寸多功能 BLE 5.1 低功耗藍芽 SoC 模組。該模組支援主從一體、多連接及 SIG mesh 技術，於睡眠模式與 PD 模式下的電流低至 1.4μA 和 130nA，使 FSC-BT3431 非常適合用於電池供電的應用，包括藍芽鑰匙、OBU、智能家居等。此模組集成了 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發者可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
- 高性價比 BLE 5.1 藍芽模組，內建 MCU，支援多種 BLE 協定。
- 低功耗:
- 無線接收電流：3.8mA（3.3V）
- 無線發射電流：4.2mA（0dBm，3.3V）
- 睡眠模式（48KB RAM）：1.4μA（3V）
- PD模式：130nA
- RF射頻規格:
- RX接收靈敏度：-96dBm（BLE 1Mbps）
- RX接收靈敏度：-93dBm（BLE 2Mbps）
- 可編程發射功率：最高+6dBm
- 單端天線
- 時鐘:
- HSE：32MHz高速外部晶振
- LSE：32.768KHz低速外部晶振
- HSI：64MHz高速內部RC
藍芽版本Bluetooth v5.1 Low Energy (BLE)
| 發射功率 | +6 dBm (最大值) |
| 接收功率 | -96 dBm (最小值) |
| 協議 | BLE: ATT, GATT, GAP, Mesh, 以及其他定制協議 |
| GPIO数 | 20 |
| 介面 | UART, I2C, SPI, ADC, DAC, PWM |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 尺寸 (mm) | 12 × 15 × 1.7 |
| 工作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | VDD: 1.8V/2.32V ~ 3.6V |
訪問控制
汽車電子
智能家居
資料傳輸
