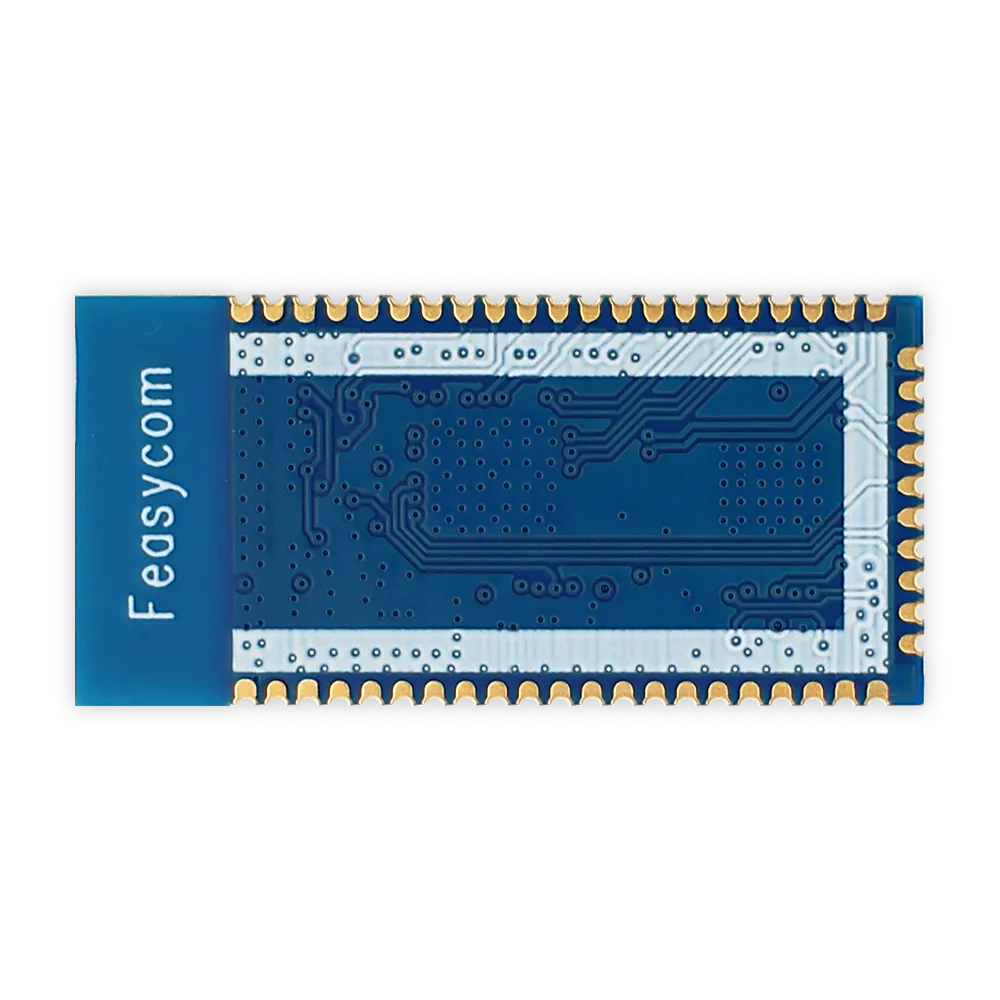

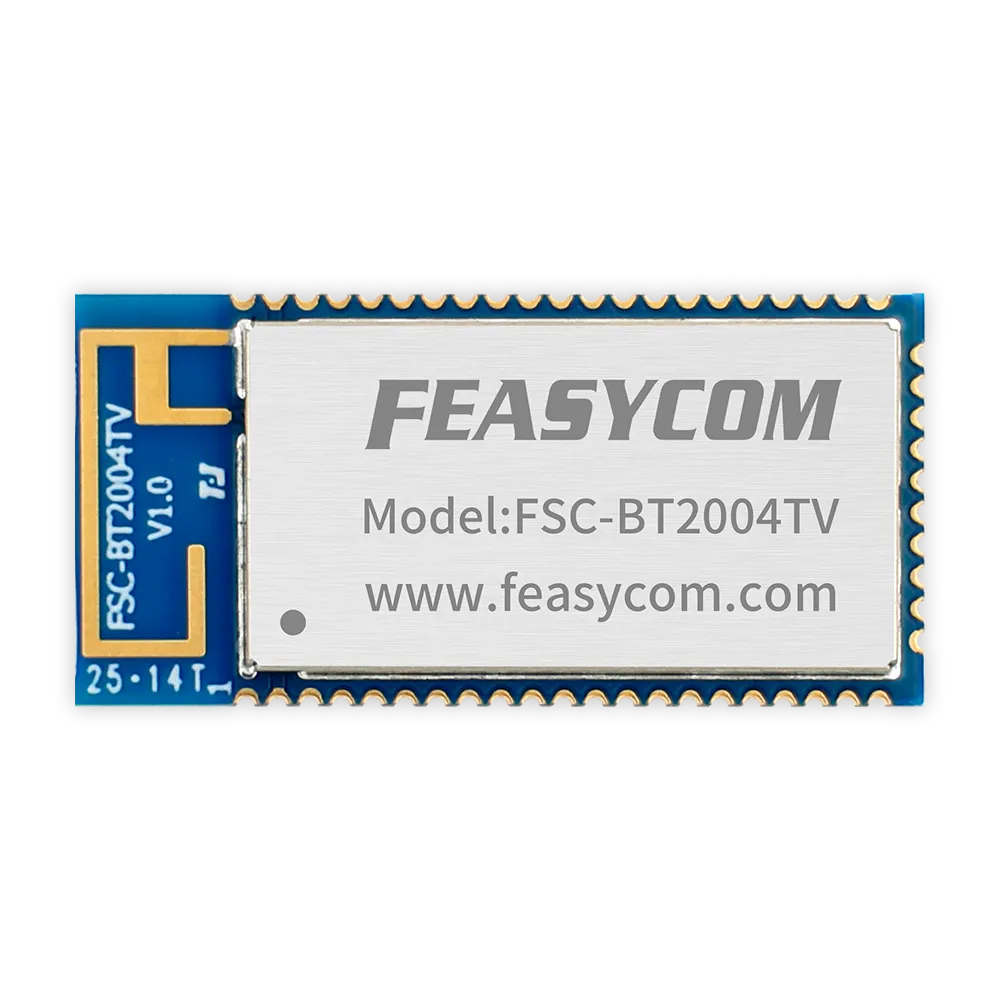

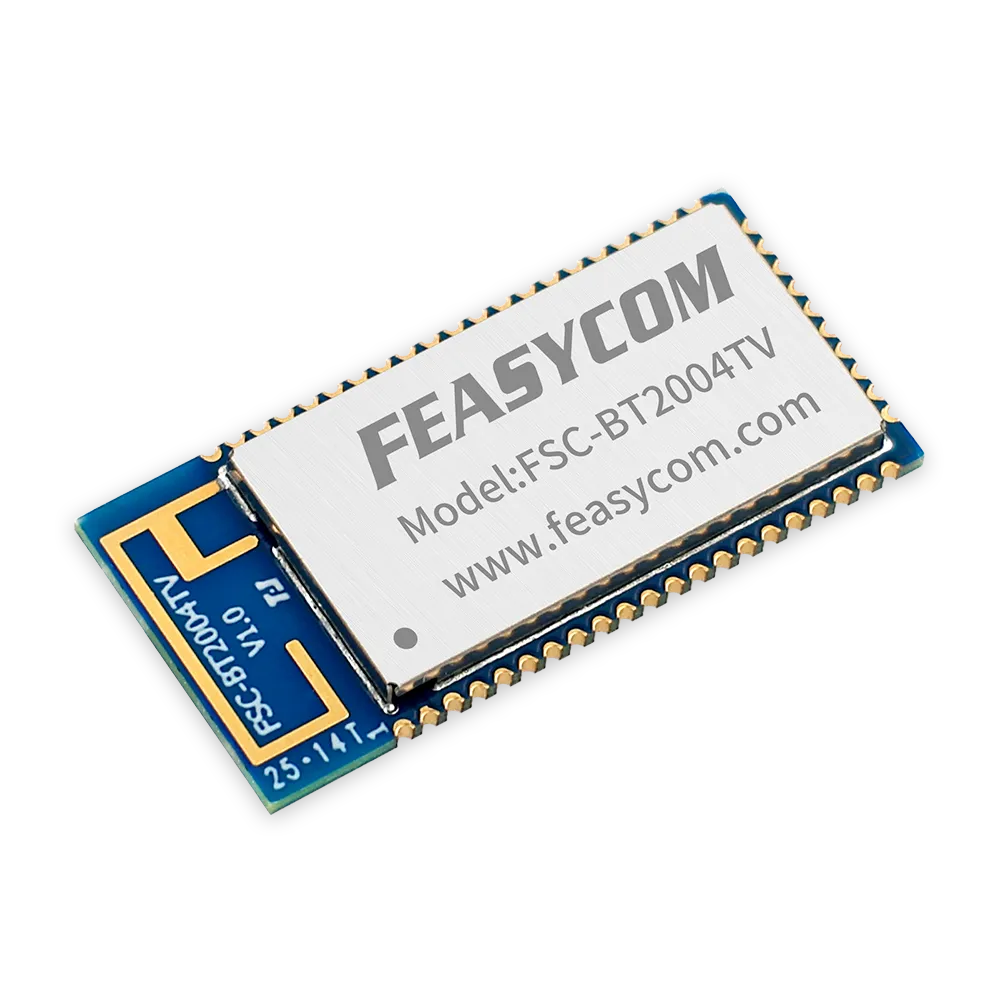

FSC-BT2004TV TI CC2745R10-Q1 BLE6.0 Channel Sounding 藍芽模組
FSC-BT2004TV 是一款高度整合的 BLE 6.0 頻道偵測低功耗藍芽模組，內建符合 AEC-Q100 标準的 TI CC2745R10-Q1 芯片，專為低功耗藍芽 6.0 汽車應用而設計。該模組針對低功耗無線通訊進行了優化，在先進的藍芽 6.0 頻道偵測技術支援下，極適合用於車輛門禁系統（包括被動進入/被動啟動 (PEPS)、遙控無鑰匙進入 (RKE)、電池管理系統 (BMS)、汽車共享、自動泊車、線纜更換以及智慧型手機連接等應用）。此模組支援 GAP、ATT/GATT、SMP 和 L2CAP 配置檔，並集成了 MCU、射頻控制器及板載天線，預設內建易於使用的韌體，開發者可透過簡單的串口 AT 命令快速整合藍芽功能，從而縮短產品設計與開發週期。
-
-
-
- 基於TI CC2745R10-Q1 BLE 6.0藍芽模組，支援多種藍芽BLE協議。
-
- 支援藍芽6.0 Channel Sounding通道偵測技術
-
- AEC-Q100車規級晶片
- 低功耗:
- RX 電流: ≤6.1mA
- TX 電流 (0dBm): ≤7.7mA
- Standby 電流: ≤3uA
- Shutdown 電流 : ≤160nA
- 射頻規格:
- Bluetooth 6.0 Low Energy (BLE) 收發器
- 輸出功率最高可達10dBm
- 一般特性:
- 13mm × 26.9mm 52腳郵票封裝
- 預設使用板載天線，支援安裝外置飛易通天線或其他天線
- 支援BLE主從一體 (central and peripheral)
- 支援 OTA 升級
- 藍芽協議支援: ATT, GATT, HOGP, 及其他BLE協議
- UART串口波特率: 1200 bps ~ 921600 bps (預設: 115200 bps)
- UART、I2C、SPI、12位ADC（200 Ks/s）介面支援
-
-
晶片TI CC2745R10-Q1
| 藍芽版本 | Bluetooth v6.0 Low Energy |
| 發射功率 | +10 dBm (最大值) |
| 接收靈敏度 | ±2dBm for 1-Mbps PHY -100±2dBm for 125-kbps LE Coded PHY |
| 藍芽協議 | BLE: ATT, GATT, HOGP |
| 認證 | AEC-Q100 (CC2745R10-Q1) |
| GPIO數 | 11 |
| 外接介面 | UART, I2C, SPI, ADC, PWM |
| 天線 | 預設使用板載天線，支援安裝外置飛易通天線或其他天線 |
| 尺寸 (mm) | 13 × 26.9 × 2.2 |
| 工作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +85°C |
| 電源電壓 | 3.2V~3.6V |
